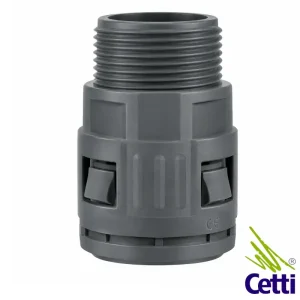

Terminações Retas para Conduítes: O que são, para que servem e como escolher

🔎 Para que serve a terminação reta?

As terminações retas para conduítes são conexões terminais utilizadas na ponta do conduíte corrugado ou flexível para fixar, proteger e dar acabamento profissional na entrada e saída de cabos em painéis elétricos, máquinas e caixas de passagem.

Elas são indispensáveis em instalações elétricas industriais e comerciais que exigem organização, segurança e padrão técnico elevado.

A terminação reta serve para dar acabamento no conduíte em sua extremidade, permitindo a fixação segura em superfícies como:

Painéis elétricos
Caixas de passagem
Máquinas industriais
Estruturas metálicas

Ela evita desgaste dos cabos e melhora e cria visual profissional para a instalação.

⚙️ Como funciona a terminação reta para conduíte?

A conexão é instalada na ponta do conduíte por sistema de engate rápido com as mãos e fixada através de sistema de rosca com porca, garantindo firmeza e estabilidade mesmo em ambientes com vibração.

O conduíte é encaixado na terminação, criando uma interface segura entre o eletroduto e o equipamento.

🛠️ Aplicações e Diferenciais Técnicos

Fixação por rosca: ancoragem firme em painéis e caixas elétricas
Acabamento profissional: entrada limpa e organizada dos cabos
Proteção mecânica: evita danos no ponto de entrada
Compatibilidade: uso com conduítes corrugados e flexíveis

👷 Quem compra terminações retas na Cetti?

Profissionais:

Eletricistas industriais: Buscam segurança, padronização e agilidade na instalação, evitando improvisos que podem gerar retrabalho ou falhas elétricas. Valorizam terminações que garantam fixação firme e proteção dos cabos.

Técnicos em automação: Precisam de organização e confiabilidade nos sistemas, especialmente em ambientes com sensores e comandos. Escolhem terminações retas pela estabilidade mecânica e acabamento limpo, facilitando manutenção e identificação.

Montadores de máquinas: Procuram soluções robustas e rápidas de instalar, que suportem vibração e uso contínuo. O diferencial está na fixação segura e no padrão profissional da montagem final.

Engenheiros eletricistas: Buscam conformidade técnica, durabilidade e previsibilidade do sistema elétrico. Especificam terminações retas para garantir padronização de projeto e redução de falhas operacionais.

Empresas:

Indústrias e fábricas: Precisam de instalações seguras, organizadas e duráveis, que reduzam paradas e custos de manutenção. Escolhem terminações pela resistência e confiabilidade em ambiente industrial.

Fabricantes de máquinas: Buscam acabamento técnico impecável e padronização de produção, agregando valor ao equipamento. A terminação reta contribui para um visual profissional e montagem consistente.

Empresas de automação industrial: Valorizam organização de cabeamento, facilidade de manutenção e eficiência na instalação. Optam pelo produto pela compatibilidade e desempenho em sistemas complexos.

Integradores de sistemas elétricos: Precisam de componentes confiáveis e padronizados, que facilitem integração e inspeção. Escolhem terminações retas pela segurança, praticidade e qualidade do acabamento final.

✅ Por que usar terminação reta no conduíte?

Elimina folgas e deslocamentos do conduíte: A terminação reta fixa o conduíte diretamente na estrutura (painel, máquina ou caixa), evitando movimentos indesejados causados por vibração, tração dos cabos ou uso contínuo. Isso garante estabilidade mecânica e maior confiabilidade da instalação.

Protege os cabos elétricos contra desgaste e danos: Ao criar um ponto de transição adequado entre o conduíte e o equipamento, a terminação evita atrito direto dos cabos com bordas metálicas ou superfícies cortantes, reduzindo riscos de rompimento da isolação e falhas elétricas.

Facilita manutenção, inspeção e identificação: Instalações organizadas com terminações permitem acesso mais claro aos pontos de entrada e saída de cabos, agilizando diagnósticos, manutenções preventivas e corretivas, além de melhorar a visualização técnica do sistema.

Padroniza projetos elétricos e industriais: O uso de terminações retas segue boas práticas de engenharia, garantindo uniformidade na instalação. Isso é essencial para empresas que buscam qualidade, repetibilidade e conformidade com padrões técnicos.

Eleva o acabamento e o padrão profissional da instalação: Além da função técnica, a terminação proporciona um acabamento limpo e alinhado, transmitindo maior qualidade percebida, organização e cuidado — fatores decisivos em ambientes industriais, painéis e máquinas.

Aumenta a durabilidade do sistema elétrico: Com fixação correta e proteção adequada dos cabos, há menor desgaste ao longo do tempo, reduzindo intervenções e aumentando a vida útil da infraestrutura elétrica.

📏 Como escolher a terminação reta ideal?

Para escolher a terminação reta correta para conduíte, é fundamental considerar critérios técnicos que garantem segurança elétrica, conformidade normativa e durabilidade da instalação.

Seção nominal do conduíte (bitola)

A terminação deve ser compatível com a seção nominal do conduíte (ex: AD18, AD15, AD21, AD28, AD34, AD42, AD54), garantindo encaixe perfeito e vedação adequada.

Além disso, a escolha do conduíte e, consequentemente, da terminação, deve respeitar o coeficiente de ocupação dos cabos, conforme estabelece a norma:

👉 ABNT NBR 5410 – Instalações elétricas de baixa tensão

Essa norma determina que o preenchimento interno do conduíte não deve ultrapassar:

53% da área interna (1 condutor)
31% da área interna (2 condutores)
40% da área interna (3 ou mais condutores)

✔️ Isso é essencial para:

Evitar superaquecimento dos cabos
Facilitar passagem e manutenção
Garantir segurança elétrica e vida útil do sistema

👉 Ou seja: escolher corretamente a seção nominal impacta diretamente na performance elétrica e mecânica da instalação.

Tipo de rosca (Métrica, PG ou Polegada)

A escolha da rosca define a compatibilidade com o furo de fixação e o nível de vedação e resistência mecânica.

Rosca Métrica (M)

Padrão mais utilizado na indústria moderna
Medida em milímetros (ex: M20, M25, M32)
Oferece boa resistência mecânica e padronização internacional
Ideal para painéis e máquinas com especificação técnica atual

Rosca PG (Panzergewinde)

Padrão alemão e europeu tradicional
Rosca mais fina e com geometria que favorece melhor vedação contra poeira e umidade (não é a prova d’água)
Muito usada em automação e painéis elétricos
Menor resistência a vibração extrema quando comparada à métrica

Rosca em Polegada (British Standard Pipe)

Padrão mais comum em equipamentos importados (especialmente americanos, inglês e australianos)
Padrão mais robusto, excelente para ambiente de elevada vibração
Muito utilizada em ambientes industriais e aplicações específicas
Menor vedação contra poeira e umidade

✔️ Escolher a rosca correta evita:

Folgas na fixação
Problemas de vedação
Incompatibilidade com painéis e equipamentos

Tipo de aplicação

Considere onde a terminação será instalada:

Painéis elétricos: foco em acabamento, organização e vedação
Máquinas industriais: resistência à vibração e fixação robusta
Caixas de passagem: praticidade e proteção dos cabos

Cada aplicação exige um equilíbrio entre fixação, vedação e durabilidade.

Cor (preto ou cinza)

A cor também pode ter função técnica e normativa:

Preto: mais comum em ambientes industriais, maior resistência visual a sujeira e graxa
Cinza: frequentemente utilizado em instalações aparentes e pode estar associado a padronizações visuais conforme normas e boas práticas do setor elétrico

✔️ Além da estética, a cor contribui para:

Organização visual
Identificação de circuitos
Padronização do projeto

⚠️ Resumo técnico

Para escolher corretamente:

Use a seção nominal compatível com o conduíte
Respeite a NBR 5410 (ocupação dos cabos)
Escolha a rosca conforme o padrão do equipamento
Porcas devem ter rosca o mesmo padrão de rosca das terminações
Considere a cor para padronização e aplicação

💡 FAQ – Perguntas Frequentes sobre Terminações Retas para Conduítes

Qual a diferença entre terminação reta e conexão de emenda?

A terminação reta é uma conexão terminal, utilizada na extremidade do conduíte para fixação em painéis, caixas ou máquinas, além de proporcionar acabamento e proteção dos cabos.
Já a conexão de emenda é usada no meio da instalação para unir dois conduítes, sem função de fixação em estrutura.

Posso usar terminação reta em painel elétrico?

Sim. Essa é uma das aplicações mais comuns. A terminação reta permite fixação segura do conduíte na chapa do painel, melhora o acabamento da entrada dos cabos e contribui para a organização interna e padronização do projeto elétrico.

Precisa de ferramenta para instalar a terminação reta?

O encaixe no conduíte é feito por engate rápido, dispensando ferramentas.
Já a fixação no painel ou estrutura pode exigir apenas o aperto da porca, com chave de boca, inglesa ou sextavada simples, garantindo fixação firme e estável.

Serve para qualquer conduíte?

A terminação deve ser compatível com a seção nominal do conduíte (ex: AD20, AD25, AD32, AD42, AD54).
Além disso, é importante respeitar o dimensionamento correto conforme a ABNT NBR 5410, garantindo ocupação adequada dos cabos e segurança da instalação.

Qual tipo de rosca devo escolher (Métrica, PG ou Polegada)?

Depende do padrão do equipamento ou painel:

Métrica (M): padrão atual mais utilizado, com alta resistência mecânica
PG: melhor vedação contra poeira e umidade, comum em automação
Polegada (NPT/BSP): usado em equipamentos importados

Escolher a rosca correta evita folgas, falhas de vedação e problemas de compatibilidade. Na dúvida, fale conosco.

A terminação reta ajuda na organização dos cabos?

Sim. Ela define um ponto fixo e padronizado de entrada, facilitando a organização do cabeamento, identificação dos circuitos e manutenção do sistema, além de melhorar o aspecto visual da instalação.

A terminação reta protege os cabos elétricos?

Sim. Ela evita que os cabos entrem em contato direto com bordas metálicas ou superfícies abrasivas, reduzindo o risco de danos na isolação, curtos-circuitos e falhas elétricas.

Posso usar em ambientes industriais com vibração?

Sim. Quando corretamente instalada, a terminação reta garante fixação firme do conduíte, reduzindo deslocamentos e aumentando a confiabilidade da instalação mesmo em ambientes industriais.

Qual a importância da cor (preto ou cinza)?

A cor pode ter função prática e técnica:

Preto: mais comum em ambientes industriais, disfarça sujeira e graxa
Cinza: utilizado em instalações aparentes e pode seguir padrões visuais de projetos elétricos

Isso contribui para organização, identificação e padronização visual.

Usar terminação reta é obrigatório?

É altamente recomendado conforme boas práticas e normas como a ABNT NBR 5410, pois garante segurança, proteção dos cabos, acabamento profissional e maior durabilidade da instalação.
