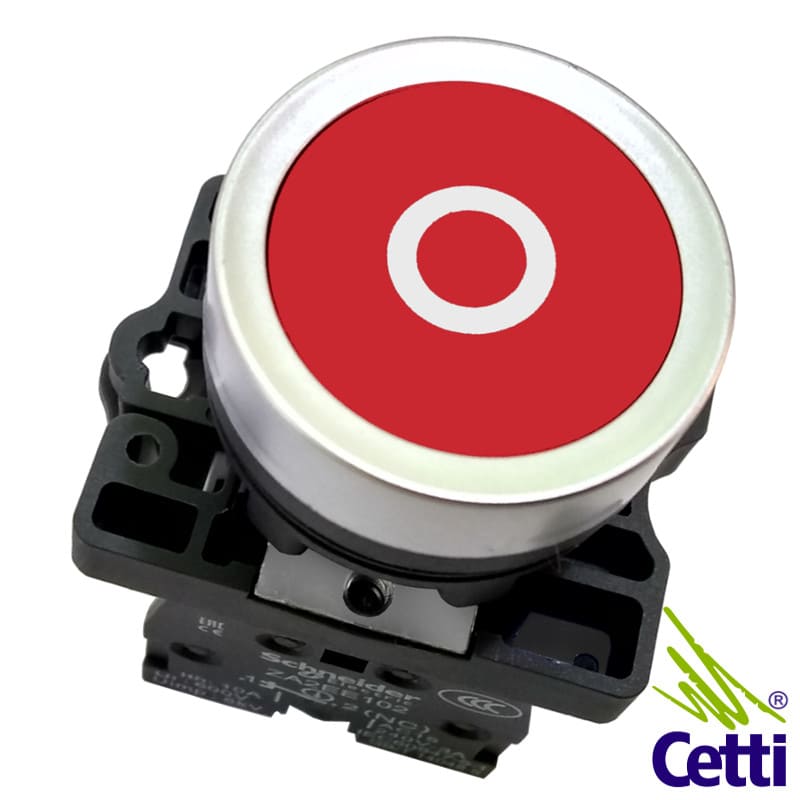

Botão Comando Schneider Vermelho DESLIGA 1NF XA2EA4322

Botão Comando Schneider Vermelho DESLIGA 1NF XA2EA4322

DESCRIÇÃO

Botão de comando elétrico por pulso na cor vermelha com o símbolo “DESLIGA”.

Da linha Harmony, Schneider

Funciona com retorno automático à posição original após o acionamento manual.

O conjunto completo é composto pelo botão frontal, a base de fixação no painel, com porca e arruela e o bloco de contato NF (normalmente aberto).

INDICAÇÃO DE USO

É um botão com retorno, usado em comandos elétricos para abrir o contato e assim desligar/ parar o funcionamento de máquina, motor ou equipamento, independente do motivo da parada.

ESPECIFICAÇÕES TÉCNICAS DO BOTÃO

Posição de Operação: Qualquer posição

Formato da Cabeça do Operador: Redondo

Cor da Cabeça do Operador: Vermelha, com o símbolo “DESLIGA” em branco

Tipo de Operador: Por mola

Durabilidade Mecânica: 1 milhão e 500 mil ciclos

ESPECIFICAÇÕES TÉCNICAS DO BLOCO DE CONTATO

Tipo de Contato: Normalmente Fechado (NF)

Corrente Térmica ao Ar Livre Convencional (lth): 10 Ampères

Tensão de Isolamento Nominal (Ui): 600 Volts

Tensão Suportável de Impulso Nominal (Uimp): 6kV

Corrente Nominal de Operação (Ie): 3A a 240V em CA-15, A600 e 0,27A em CC-13, Q600

Durabilidade Elétrica: 500 mil ciclos, com 60 ciclos por minuto e fator de carga de 0,5

Terminais e Conexões: Terminais de braçadeira roscada, para 2 condutores de 1,5 mm² ou 1 condutor de 0,5 a 2,5 mm²

Torque de Aperto das Conexões: 0,8 N.m

MEDIDAS E INSTALAÇÃO

O conjunto todo do botão mede 30 mm de largura, 42 mm de altura e 54,7 mm de profundidade. Veja medidas detalhadas nas imagens.

Centro de fixação no painel 30 x 40 mm.

Painel com densidade de 1 a 5 mm

Torque de Aperto da porca de fixação de 2 a 2,4 N.m

DÚVIDAS?

Clique aqui e fale conosco para lhe atendermos rapidamente.

Conteúdo da Embalagem: Um Botão Comando Schneider Vermelho DESLIGA 1NF XA2EA4322

Tipo de Embalagem: Caixa

Referência: XA2EA4322
