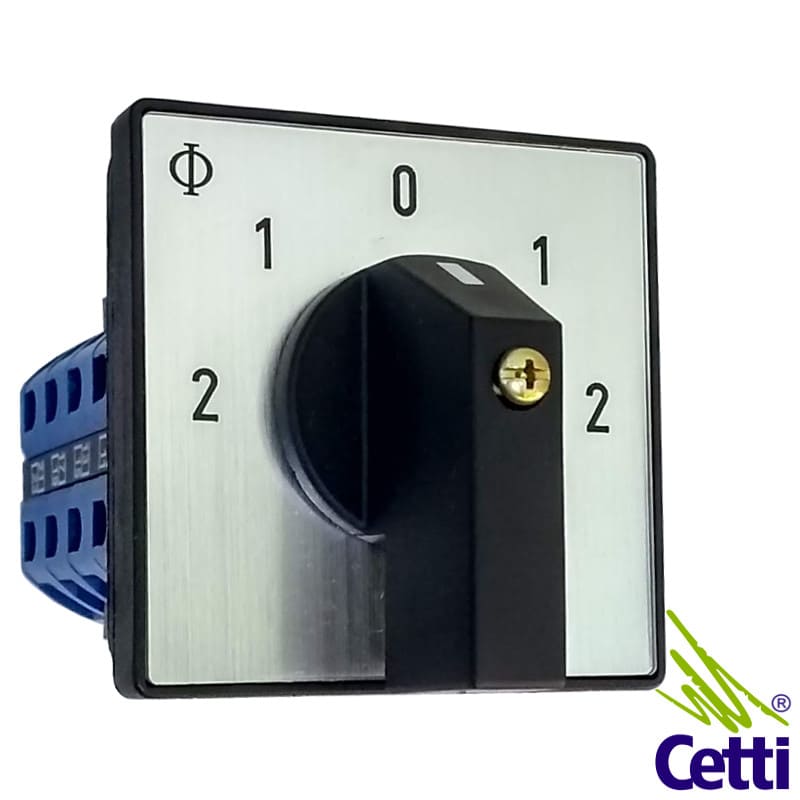

PRODUTO: Chave Dahlander 25A 2 Velocidades com Reversão Kraus Naimer CA20.WAA442.600.EG
DESCRIÇÃO
Chave liga desliga com 2 velocidades e reversão de sentido de giro, para motor Dahlander, da Kraus & Naimer
Modelo: CA20.WAA442.600.EG
Categorias de uso AC-23A, AC-21A e AC-3 (veja mais detalhes nas especificações técnicas)
Para montagem na frente do painel com manopla rotativa acoplada na porta/ parte externa do painel.
Até 690 Volts
Manopla frontal do tipo chave seletora com 3 posições fixas (1 – 2 – 0 – 1 – 2)

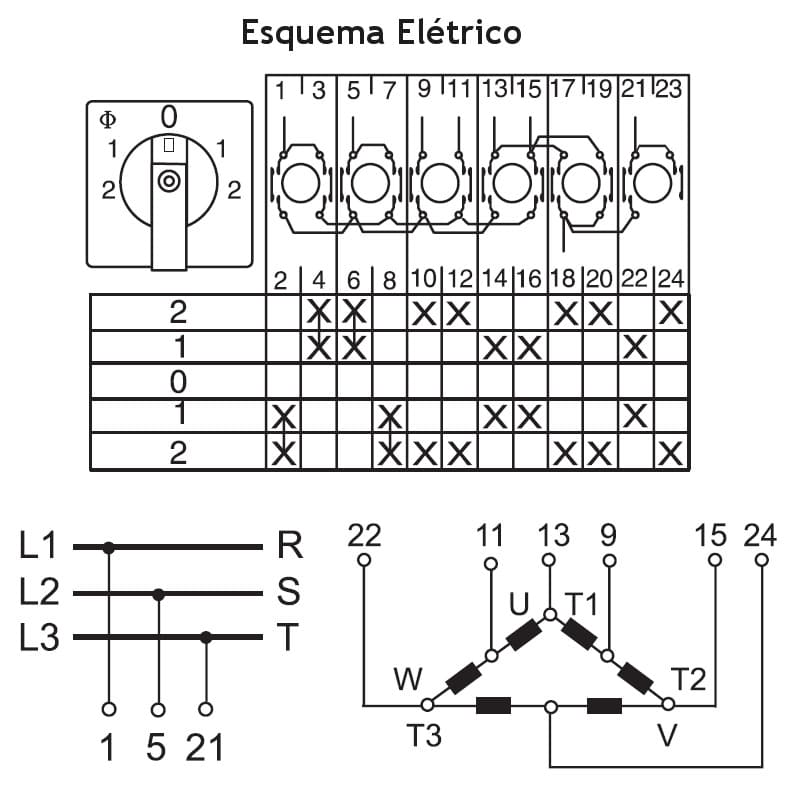

INDICAÇÃO DE USO: Para ligar e desligar motor tipo Dahlander (trifásico), para controlar a velocidade de giro do motor e para reverter o sentido de giro do motor

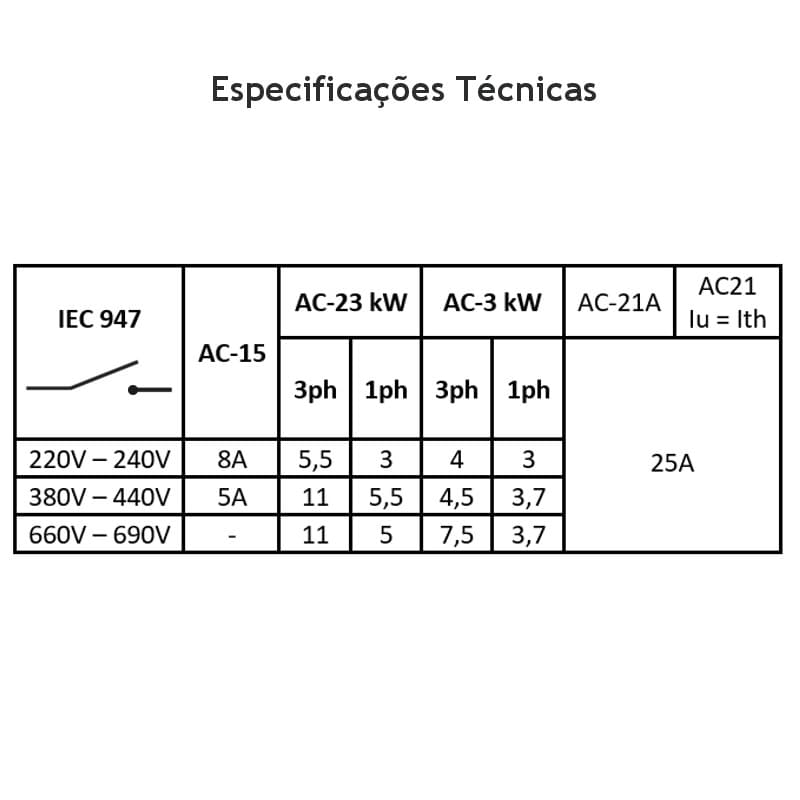

ESPECIFICAÇÕES TÉCNICAS:
Tensão nominal (Ui): 690V, adequada para comutação sem carga (AC-20A) acima de 690V
Tensão de impulso nominal (Uimp): 6kV
Corrente nominal e térmica (Iu e Ith): 25A para IEC 60947-3 e VDE 0660 e 30 para UL e CSA
Corrente nominal de operação (Ie): 25A para AC-21A e AC-22A e 8A para AC-15 de 220 a 240V ou 5A de 380 a 440V
Categorias de uso: AC-3, AC-21A e AC-23A
Corrente de interrupção máxima: 25A
Potência (kW) para AC-23A (3 x 380 a 400V): 11kW
Potência (kW) para AC-3 (3 x 380 a 400V): 7,5kW
Temperatura do Ambiente de Operação: até 60ºC
TERMINAIS E CONEXÕES
Terminais: Por parafuso Phillips, com terminais protegidos contra toque acidental da mão
Condutores: 2 x 4 mm² para cabo sólido e 2 x de 2,5 a 4 mm² para cabo flexível com ou sem terminal

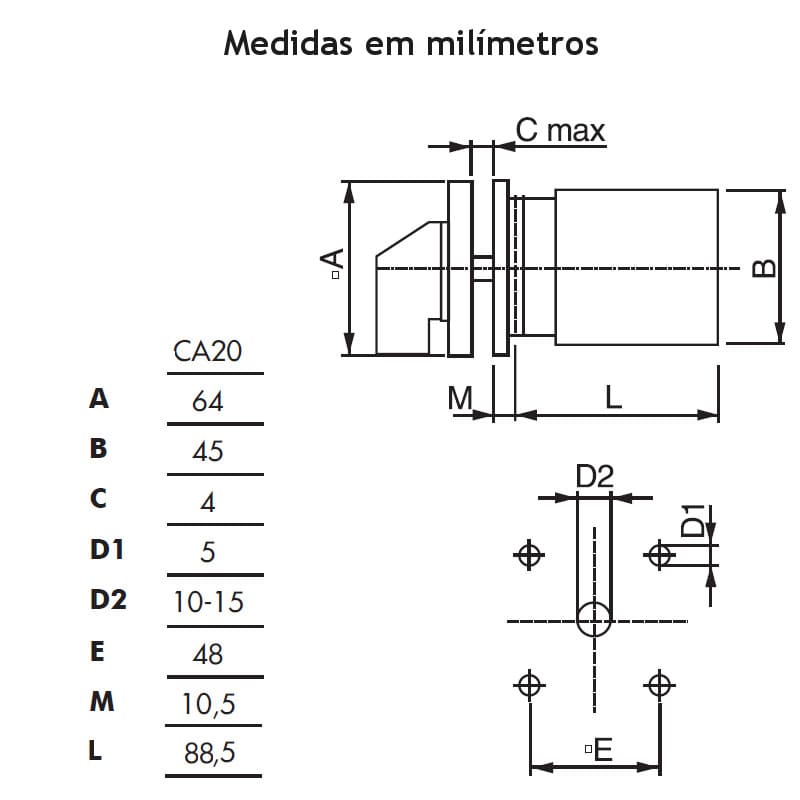

MEDIDAS E MONTAGEM
Comprimento: 64 mm
Altura: 64 mm
Profundidade: 136 mm
Montagem: pela parte frontal da câmara comutadora, por 4 parafusos (inclusos), do lado interno na frente do painel e manopla rotativa do lado externo do painel
A distância entre parafusos para montagem da caixa de comutação é de 48 mm.
Veja mais detalhes das medidas e montagem nas imagens do produto.
DÚVIDAS?
Clique aqui e solicite atendimento personalizado
Conteúdo da embalagem: Chave Dahlander 25A 2 Velocidades com Reversão Kraus Naimer CA20.WAA442.600.EG
Tipo de embalagem: Caixa
