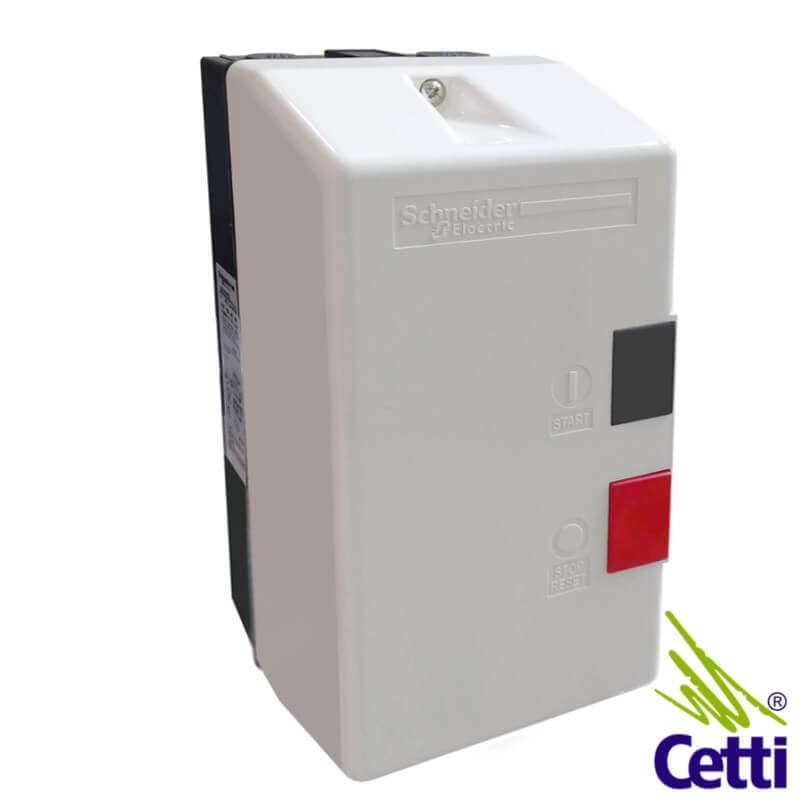

Produto: Chave Partida Direta Schneider 1CV 380V LE1E1CV380Q7
DESCRIÇÃO
A chave de partida direta Schneider é indicada para manobras e proteção de motor trifásico.

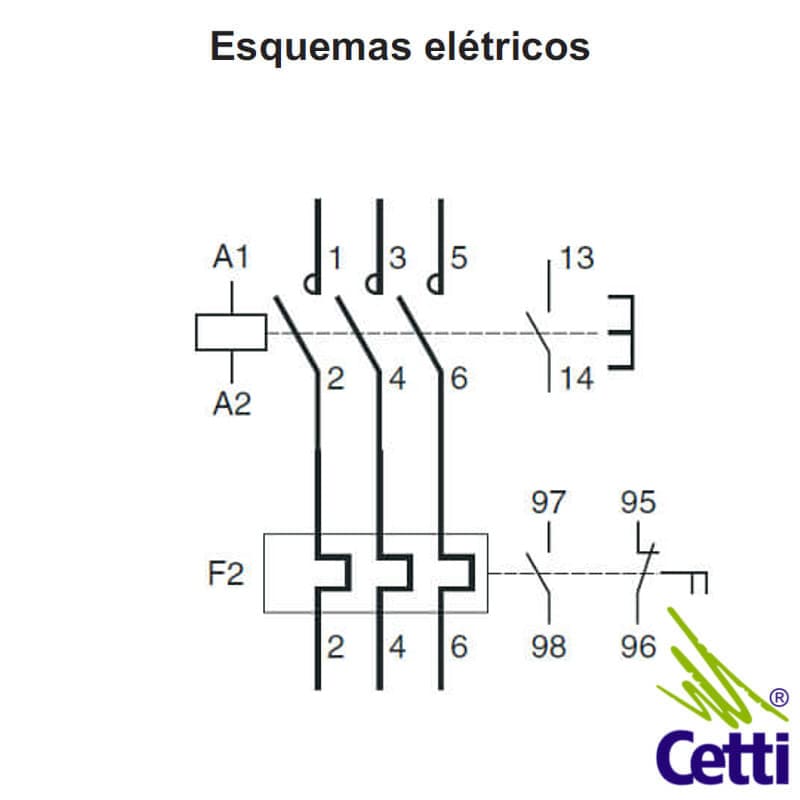

Ela é composta por uma caixa termoplástica com 1 contator, 1 relé térmico, 1 botão preto “Liga” e 1 botão vermelho “Desliga/ Reset”.
Além da partida de motor, ela proporciona:
A desconexão, que isola o motor do circuito elétrico;
O seccionamento, interrompendo a alimentação e
A proteção termomagnética corrente de curto circuito e sobrecarga.
MONTAGEM
FIxação por parafusos (não inclusos) em qualquer superfície plana, inclusive em áreas externas.

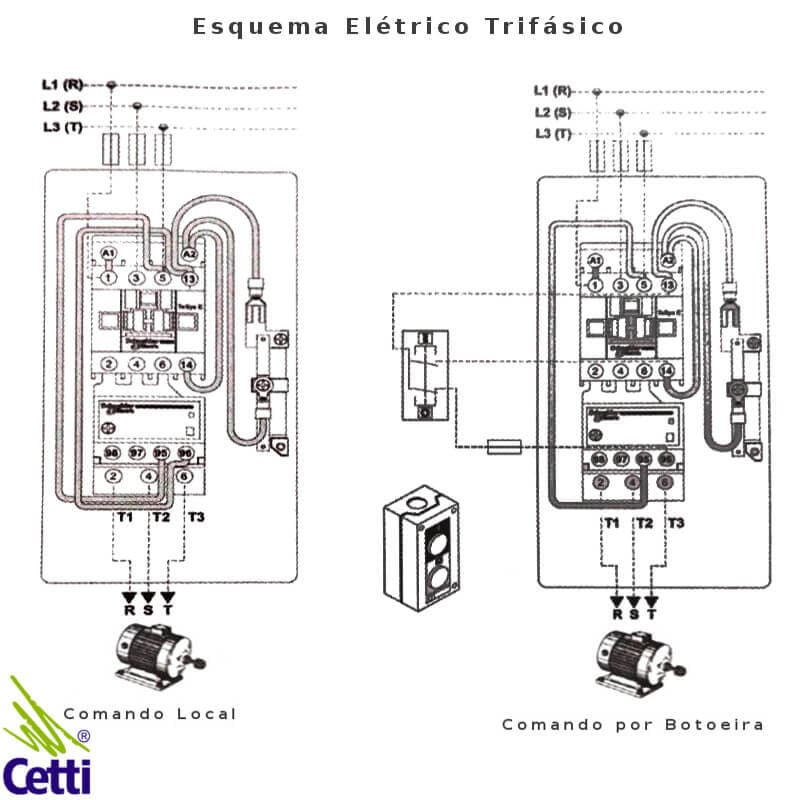

A passagem dos conduítes de entrada e saída (PG16) são nas partes superior e inferior da caixa termoplástica.
O relé térmico possui chave trimpot frontal para ajuste da corrente adequada à proteção do motor.
ESPECIFICAÇÕES TÉCNICAS
Tensão de Comando de Emprego (rede): 380 Volts
Categoria de Uso: AC-3
Corrente Nominal Máxima (Ie): 2,5 Ampères
Veja especificações complementares abaixo.
DÚVIDAS? Clique aqui e solicite atendimento personalizado
ESPECIFICAÇÕES COMPLEMENTARES
Potência Máxima do Motor Trifásico 4 Polos: 1CV/ 0,75kW
Condutores Flexíveis: 1X de 1 a 4 mm² sem terminal, 2X de 1 a 2,5 mm com terminal
Condutores Rígidos: até 2X 1 de 1 a 4mm² com ou sem terminal
Torque de Aperto: 1.7 N.m
Faixa de Ajuste de Corrente do Relé: de 1,6 a 2,5A
Padrão: IEC 60947
Grau de Proteção IP: IP65
Medidas da Chave de Partida: 195 mm de altura, 101 mm de largura e 120 mm de profundidade
Conteúdo da Embalagem: Uma Chave de Partida Direta Schneider 1CV 380V LE1E1CV380Q7
Tipo de Embalagem: Caixa
Referência: LE1E1CV380Q7
