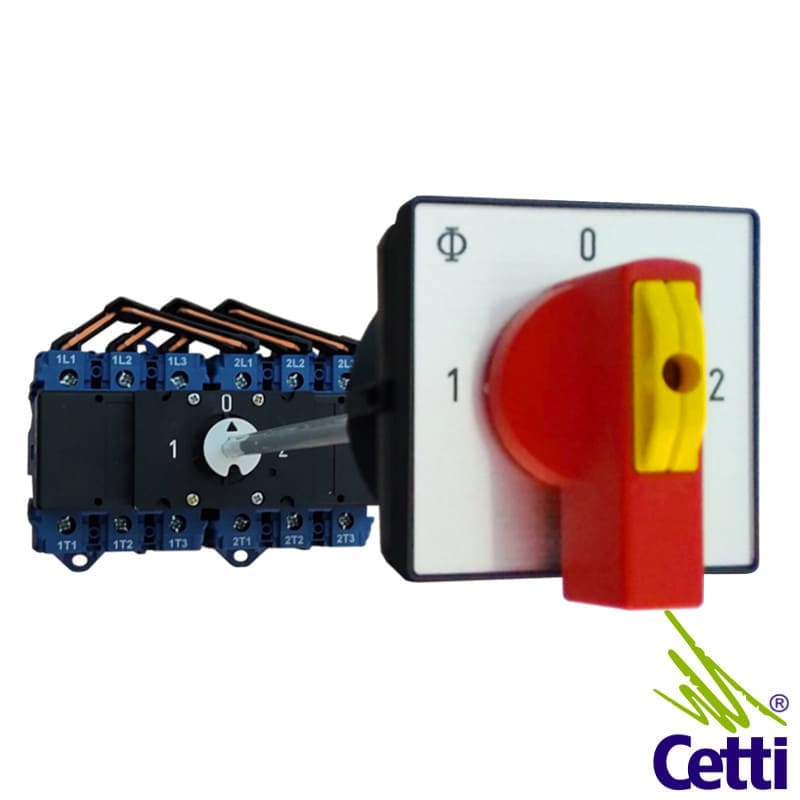

Chave de Transferência Tripolar 125A com Eixo Prolongador Kraus Naimer KG105.K900.BRA501.VE

PRODUTO: Chave de Transferência Tripolar 125A com Eixo Prolongador Kraus Naimer KG105.K900.BRA501.VE

INDICAÇÃO DE USO: Para alternar a entrada de energia do circuito da edificação entre duas fontes de energia.

Para fixação da câmara comutadora no fundo do painel com a manopla rotativa fixada na porta/ lado de fora do painel.

Para uso em fontes de energia trifásicas.

Para categorias AC-23A e AC-3.

Para mais detalhes da ligação elétrica, consulte as imagens do produto.

DESCRIÇÃO

A chave comutadora possui 3 posições fixas: 1 – 0 – 2.

Possui dispositivo para travamento por cadeado na manopla frontal.

Em conformidade com a norma regulamentadora NR10.

FICHA TÉCNICA

Tensão nominal (Ui): 690V

Tensão de impulso (Uimp): 6kV

Corrente nominal (Iu – Ith): 125A

Potência máxima em AC-3 e AC-23A: 45kW (a 500V)

Secção máxima dos condutores: 50 mm² para cabo sólido e trançado e 30 mm² para cabo flexível com o sem terminal

Temperatura ambiente a 100% da carga: 50ºC por 24 horas com picos de até 55ºC e 35ºC durante 24 horas com picos de até 40ºC

MEDIDAS E INSTALAÇÃO

Altura: 110 mm

Largura: 139 mm

Profundidade: 87 mm (sem o eixo, o acoplador de porta e a manopla rotativa)

Para mais detalhes das medidas, consulte as imagens do produto.

Instalação: Possui suporte para trilho DIN 35 mm e para 4 parafusos, para instalação direta no fundo do painel.

DÚVIDAS?

Clique aqui e solicite atendimento personalizado

Conteúdo da embalagem: Uma Chave de Transferência Tripolar 125A com Eixo Prolongador Kraus Naimer KG105.K900.BRA501.VE

Tipo de embalagem: caixa
