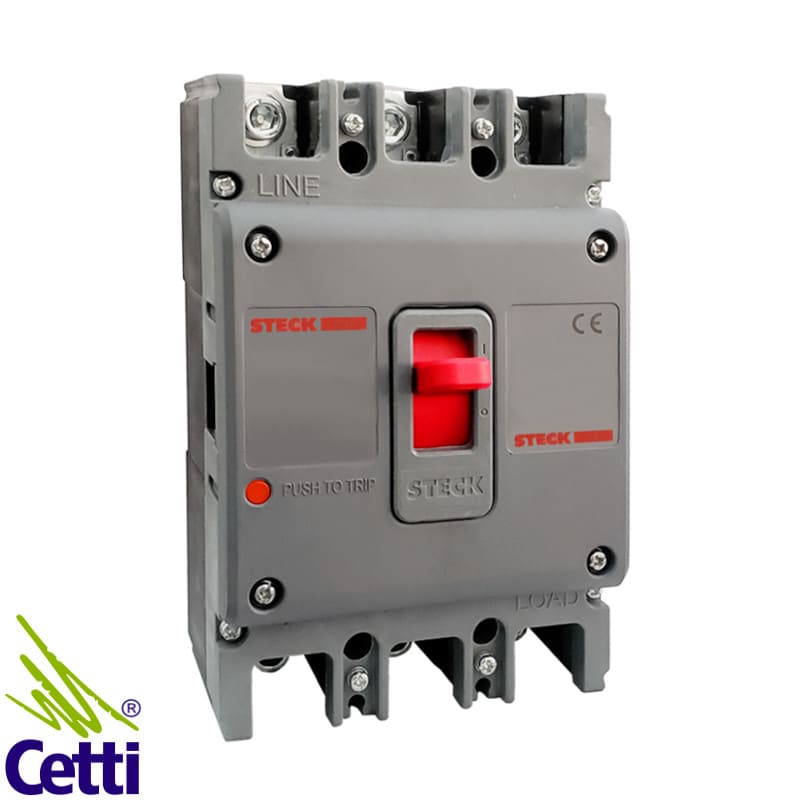

Produto: Disjuntor de Caixa Moldada 225ATripolar Steck SDJS225
Indicação de uso: Para distribuição elétrica, proteção de circuitos e manobras elétricas.
Para corrente elétrica até 225A.
Para capacidade de interrupção máxima de 42kA (Icu) a 220-240V.
Veja mais detalhes da capacidade de interrupção nas imagens do produto.
Para uso em quadros de comando e de distribuição.
Para fixação direta na placa de montagem ou painel.
Descrição:
Disjuntor de caixa moldada tripolar da Steck, modelo SDSJ225, da linha Asgard®.
Os terminais elétricos são com parafusos para chave Allen acessíveis pela parte frontal.
A conexão dos cabos nos terminais é pelos lados superior e inferior.
Acompanha aletas de proteção para evita formação de arco elétrico entre as fases.
Com kit instalação composto por parafusos, arruelas e porcas.
Possui sinalização visual ON e OFF na base da alavanca frontal de comando elétrico.
Com botão frontal para Trip na parte frontal.
Especificações técnicas:
Máxima tensão de emprego (Ue): 400-415V em frequência de 50-60 Hertz
Corrente nominal (In) 225A
Tensão de isolamento (Ui): 800V
Tensão de impulso (Uimp): 8kV
Corrente de disparo: 10 vezes a corrente nominal
Categoria de uso: A

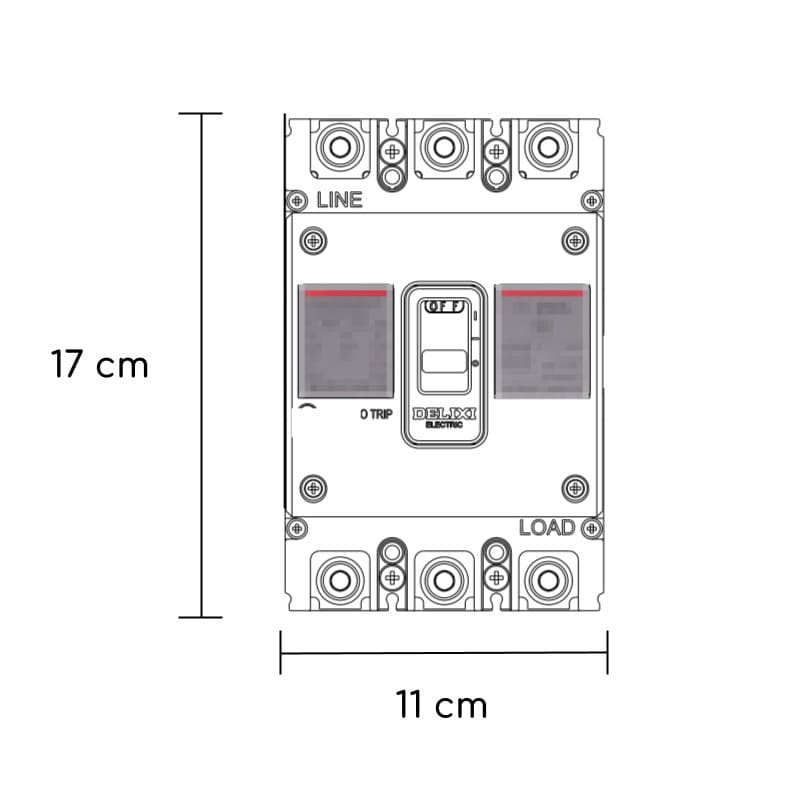

Medidas e instalação:
Altura: 17 cm
Largura: 11 cm
Profundidade: 9,5 cm
Peso líquido: 1280 Kg
Veja detalhes das medidas nas imagens do produto.
Ambiente de operação:
Força dielétrica: 3kVCA
Grau de proteção IP: IP20 no corpo do disjuntor
Temperatura: 40ºC – máxima
Umidade do ar: 90% – se a temperatura for acima de 40ºC, a umidade máxima é de 50%
Altitude: 2000 metros – máxima
Conformidade à norma: IEC 60947-2
Vida útil: 20 mil manobras mecânicas e 4 mil manobras elétricas a 400-415VCA
Fator de redução acima de 2000 metros:
A 3000 metros:
Tensão de trabalho: 350V
Corrente elétrica: 0,96 de In
Tensão média de isolamento: 700VCA
Força dielétrica: 2,5k VCA
A 4000 metros:
Tensão de trabalho: 310V
Corrente elétrica: 0,93 de In
Tensão média de isolamento: 600VCA
Força dielétrica: 2,1 kVCA
A 5000 metros:
Tensão de trabalho: 270V
Corrente elétrica: 0,90 de In
Tensão média de isolamento: 500VCA
Força dielétrica: 1,8 kVCA
Dúvidas? Clique aqui e solicite atendimento personalizado.
Conteúdo da embalagem: Disjuntor de Caixa Moldada 225A Tripolar Steck SDJS225
Tipo de embalagem: Caixa
