Produto: Disjuntor de Caixa Moldada WEG 350A Tripolar DWP400L-350-3
Indicação de uso: Para distribuição elétrica, proteção de circuitos e manobras elétricas.
Para corrente elétrica até 350A.
Para capacidade de interrupção Icu máxima de 35kA a 400V.
Para uso em quadros de comando e de distribuição.
Para fixação direta na placa de montagem ou painel.
Descrição:
Disjuntor de caixa moldada tripolar da WEG, modelo DWP400L-350-3.
Os terminais elétricos são com parafusos de cabeça sextavada acessíveis pela parte frontal.
A conexão dos cabos nos terminais é pelos lados superior e inferior.
Acompanha aletas de proteção para evita formação de arco elétrico entre as fases.
Com kit instalação composto por parafusos, arruelas e porcas.
Possui sinalização visual ON e OFF na moldura da alavanca e na base da alavanca frontal de comando elétrico.
Com botão frontal para Trip na parte frontal.
Especificações técnicas:
Tensão nominal de operação (Ue): 400VCA
Corrente nominal (In) 350A
Tensão nominal de isolamento (Ui): 800V
Tensão de impulso suportável (Uimp): 8kV
Resistência interna: 1,46MΩ a 300A
Potência dissipada total: 5,25 Watts
Corrente de disparo: 10 vezes In
Capacidade máxima de interrupção de curto circuito: 35kA para Icu e205 kA para Ics (em 400V)
Categoria de uso: A
Frequência: 60 Hertz

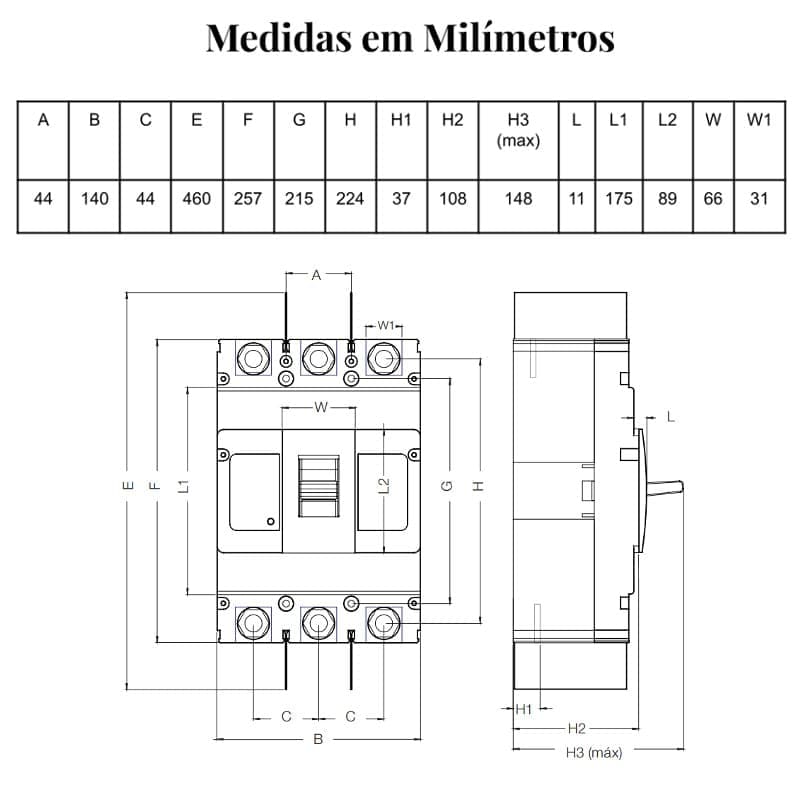

Medidas e instalação:
Altura: 25,7 cm
Largura: 14 cm
Profundidade: 10,8 mm somente a caixa e 14,8 cm com alavanca de manobra ao centro.
Distância entre parafusos de fixação: 4,4 cm e 21,5 cm
Instalação: Direta na placa de montagem ou painel, com parafusos inclusos no kit instalação.
Veja mais detalhes das medidas nas imagens do produto.
Terminais e conexões:
Conexão com barra (largura máxima da barra): 28,5 mm
Torque de aperto: 22 Nm
Dúvidas? Clique aqui e solicite atendimento personalizado.
Conteúdo da embalagem: Disjuntor de Caixa Moldada WEG 350A Tripolar DWP400L-350-3
Tipo de embalagem: Caixa
