Produto: Disjuntor Motor Siemens 8 a 13A 1NA 1NF 3VS1300-1MN00
Indicação de uso: Para proteger motores elétricos de danos causados por sobrecarga de corrente elétrica e curto circuito.
O disjuntor detecta a falha elétrica e desligar o circuito, evitando danos ao motor elétrico e outras cargas ligadas ao circuito.
Veja gráfico de desempenho nas imagens do produto.
Para ajuste de corrente de 8 a 13 Ampères.
Em conjunto com contator de potência Siemens 3TS, pode ser usado em partida de motor sem necessidade de proteção com fusíveis.
Descrição:

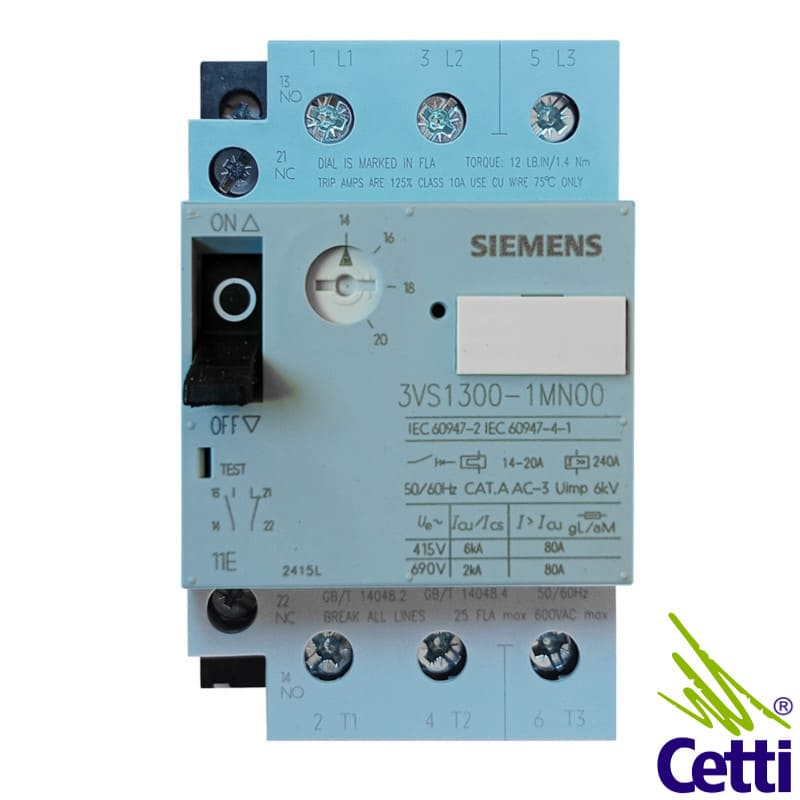

Disjuntor motor tripolar Siemens da linha smart, modelo 3VS1300-1MN00
No painel frontal, possui alavanca liga desliga e trimpot para ajuste de corrente.
Parafusos dos terminais de potência e auxiliares acessíveis pela parte frontal.
Montagem em trilho DIN 35 mm.
Especificações técnicas:
Categoria de uso: AC-3 50/60 Hertz
Tensão máxima de operação: 690V
Faixa de ajuste de corrente: 14 a 20A
Capacidade de interrupção Icu e Ics: 6kA a 415V e 2kA a 690V
Terminais e conexões:
Terminais de potência
Seção dos condutores: 2 x de 1 a 6 mm²
Torque de aperto: 1 a 1,5 Nm ou 9 a 13 lb/in
Comprimento de decapagem: 13 mm
Terminais de contatos auxiliares
Seção dos condutores: 2 x de 0,5 a 2,5 mm²
Torque de aperto: 1 a 1,3 Nm ou 9 a 11 lb/in
Comprimento de decapagem: 9 mm
Medidas:
Altura: 86 mm
Largura: 54 mm
Profundidade: 67,5 mm
Veja mais detalhes das medidas nas imagens do produto
