Fonte de Alimentação Industrial 24VCC 2,2A 50W WEG PSS24-W/2,2

PRODUTO: Fonte de Alimentação Industrial 24VCC 2,2A 50W WEG PSS24-W/2,2

INDICAÇÃO DE USO: Para chaveamento de cargas na alimentação de componentes de:

Automação industrial;

Comandos elétricos;

Controle e sinalização.

Atende projetos elétricos que precisam chavear a carga de entrada para obter fonte de alimentação elétrica em 24V CC a 2,2 Ampères.

DESCRIÇÃO

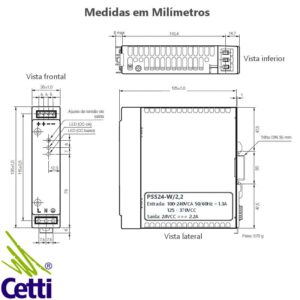

Fonte industrial para quadros elétricos modelo PSS24-W/ da WEG.

Invólucro em gaiola de Faraday em alumínio com entradas de ar par dissipar calor.

Entrada monofásica, com terminais: Linha (L), Neutro (N) e Terra (símbolo gráfico)

4 terminais de saída, dois positivos e dois negativos: (+) (+) (-) (-).

Os terminais de entrada ficam na parte frontal inferior e os de saída na parte frontal superior da fonte.

Parte frontal com:

Potenciômetro tipo trimpot para ajuste de tensão de saída;

LED verde indicador de tensão de saída operacional;

LED vermelho indicador de tensão de saída abaixo da especificação da fonte;

Acesso aos parafusos dos terminais de entrada e saída.

Na parte traseira possui suporte para encaixe em trilho DIN 35 mm.

ESPECIFICAÇÕES TÉCNICAS

DE ENTRADA

Faixa de Tensão: 90 a 264VCA ou 127 a 370VCC

Faixa de Frequência: 47 a 63Hz

Eficiência Típica: 86% a 110 e 220V

Corrente de partida (inrush – corrente de pico): 20A a 110VCA e 40A a 220VCA na partida fria

DE SAÍDA

Tensão: 24VCC

Corrente: 2,2 Àmperes

Potência: 50W

Faixa de Ajuste de Tensão: 22,5 a 28,5VCC

Regulação: 120mV para linha e 240mV para carga

Ripple (ruído máximo): 100mV (pk-pk)

Flutuação de Temperatura: 360mV
