Relé Auxiliar 125VCC 8A 2NA-NF Finder 4C.52.9.125.0050

PRODUTO: Relé Auxiliar 125VCC 8A 2NA-NF Finder 4C.52.9.125.0050

DESCRIÇÃO:

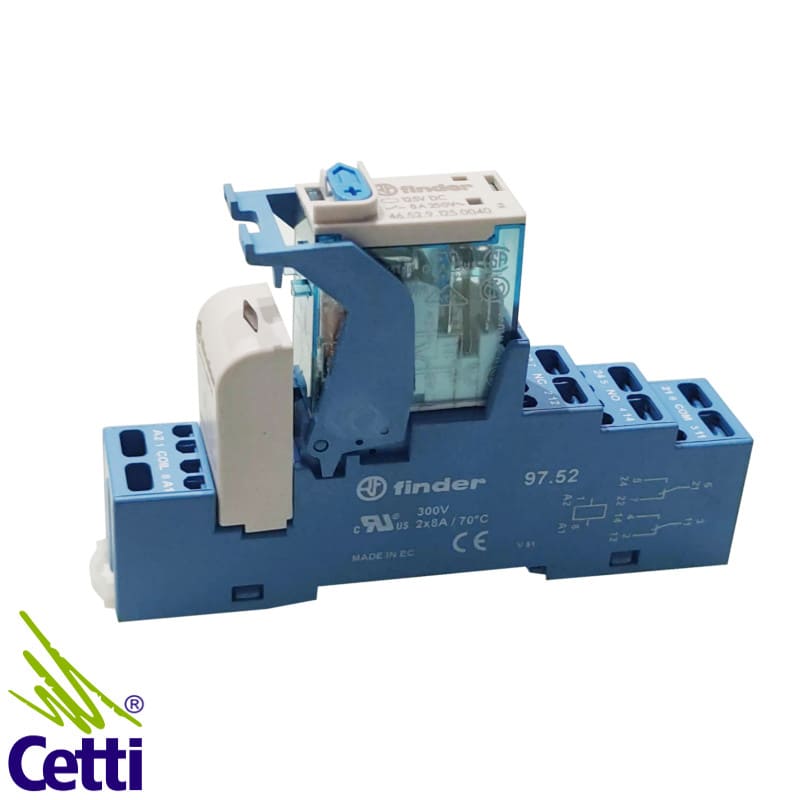

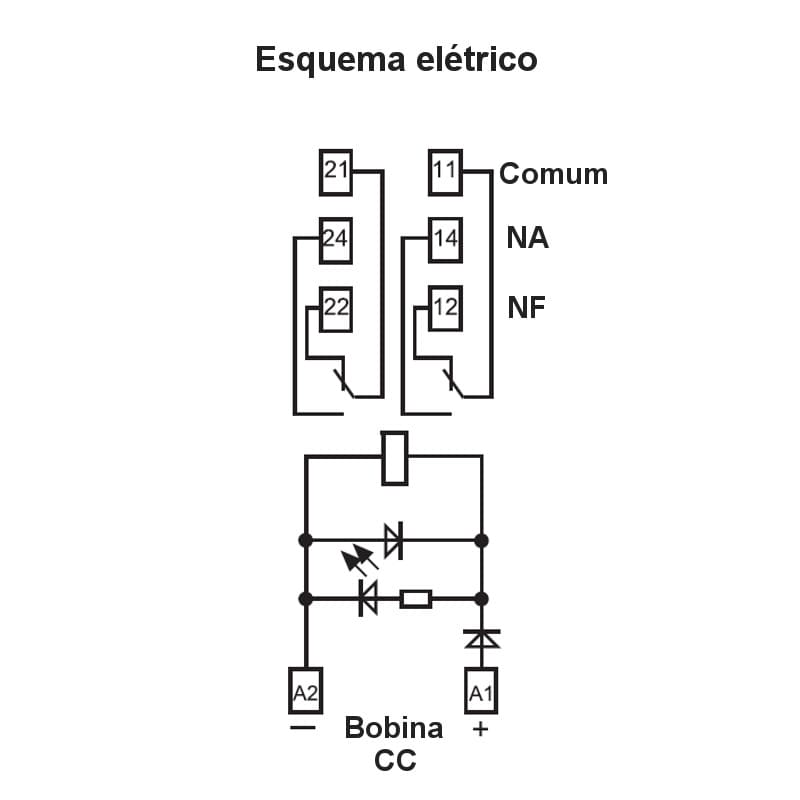

O relé 4C.52.9.125.0050SPA da Finder é um conjunto completo, formado por:

Relé auxiliar de 8 pinos 125VCC 8A 2 contatos reversíveis (NA ou NF) bipolar, modelo 46.52.125.0040

Base soquete para relé modelo 97.52 com LED indicador de operação.

Diodo supressor de surto modelo 99.02.9.220.99 e

Alavanca saca fusível.

O relé possui LED indicador de operação, botão de teste bloqueável com indicador mecânico.

Os contatos são em liga de prata.

O diodo também possui LED indicador.

A base possui suporte para montagem em trilho DIN.

ESPECIFICAÇÕES TÉCNICAS

DOS CONTATOS

Configuração dos contatos: 2 contatos DPDT reversíveis (NA ou NF)

Corrente nominal e de pico: 8A e 15A

Tensão nominal e tensão máxima de comutação: 250 e 440VCA

Carga nominal em AC1: 2000VA

Carga nominal em AC15 a 230VCA: 350VA

Potência nominal do motor monofásico: 0,37 kW

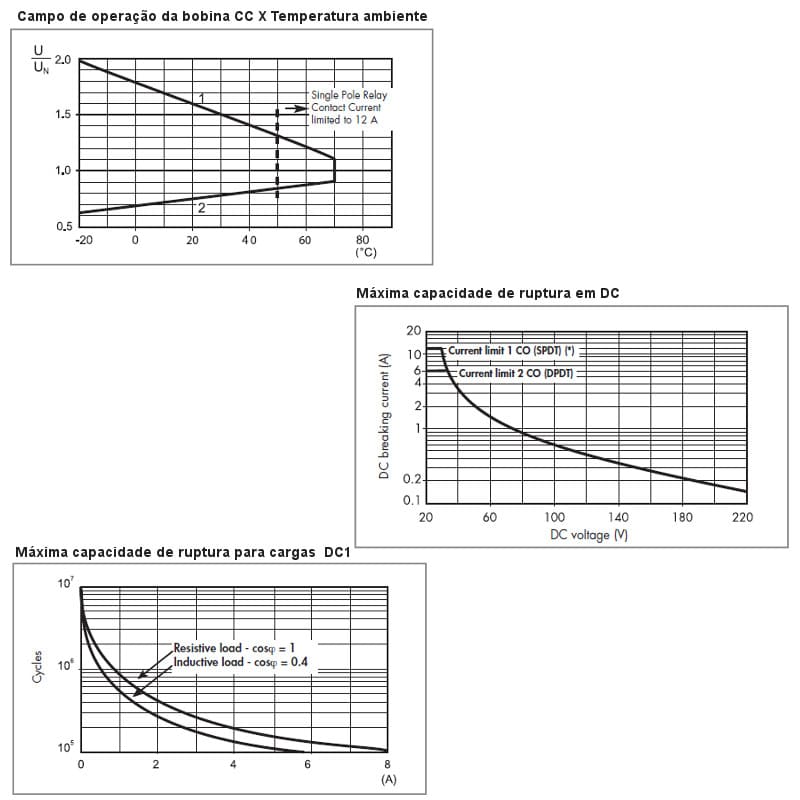

Capacidade de ruptura em DC1: 6A a 30V, 0,5A a 110V e 0,15A a 220V

Carga mínima de comutação: 300 mW – 5V – 5mA

Material dos contatos: AgNi – liga de prata e níquel

DA BOBINA

Tensão nominal (Un): 125VCC

Faixa de tensão operacional: de 91,2 a 138VCC

Resistência: 32 MΩ

Consumo nominal: 3,9 mA com corrente a Un

Potência nominal: 1,2VA a 50Hz – 0,5W

Limites operacionais: de 0,8 a 1,1 Un em AC e de 0,73 a 1,1 Un em CC

Tensão de retenção: 0,8 Un em CA e 0,4 Un em CC

Tensão de desoperação: 0,2 Un em CA e 0,1 Un em CC

DOS TERMINAIS E CONEXÕES

Terminais: parafusos de fenda combinada com abraçadeiras (veja desenho nas imagens do produto)

Comprimento de decapagem: 8 mm

Torque de aperto: 0,8 Nm

Secção nominal dos condutores: 2 x de 0,20 a 1,25 mm²

GERAIS

Vida mecânica: 10 milhões de ciclos

Vida elétrica com carga nominal em AC1: 100 mil ciclos

Tempo de operação: 10 ms em CA e CC

Tempo de desoperação: 3ms em CA e 10 ms em CC

Isolação entre contatos e bobina 1,2/50 µs: 6kV – 8 mm

Faixa de temperatura do ambiente de operação: de -25 a 70ºC

Grau de proteção: IP20

Tensão de isolação nominal: 400V

Tensão suportável de impulso nominal: 4kV

Grau de poluição: 2

Categoria de sobretensão: III

Força dielétrica entre contatos abertos: 1000VCA

Força dielétrica entre contatos adjacentes: 2000VCA

Imunidade a distúrbios em teste: 1,2/5µs para surto entre A1 e A2 em modo diferencial, conforme IEC 61000-4-5, nível 3 (2kV) e de 5 a 50 ns a 5Khz entre A1 e A2 para explosão, confome IEC 61000-4-4, nível 4 (4kV)

Resistência à vibração: de 12 a 20 g entre contatos NA e NF, de 10 a 50Hz

Perda de potência para o ambiente: 1,6W em corrente nominal e 0,6W sem corrente no contato

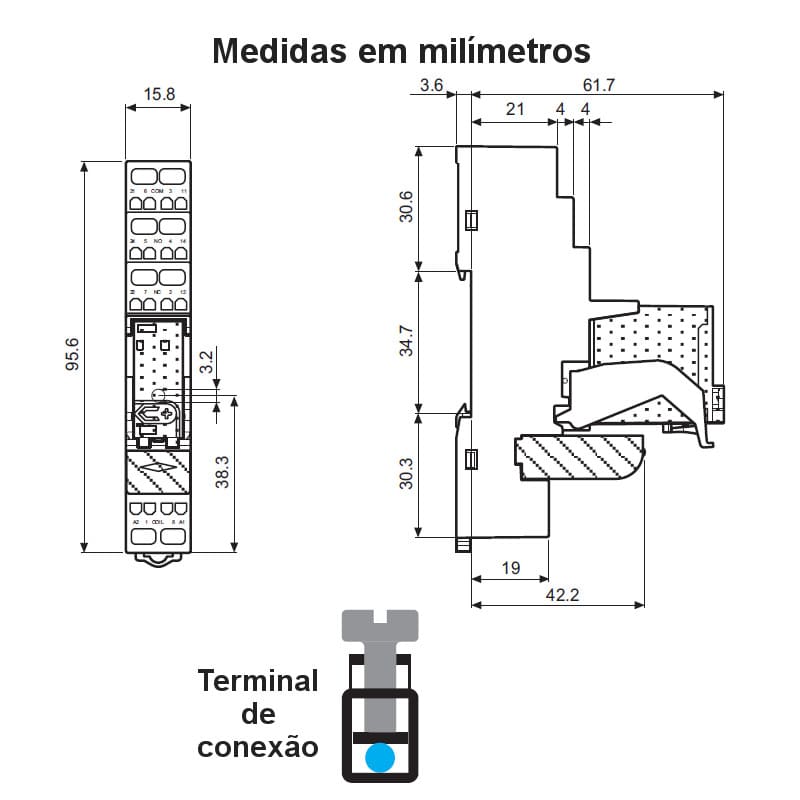

DAS MEDIDAS E INSTALAÇÃO

Altura: 65,3 mm

Largura: 15,8 mm  – passo de montagem lareral

Profundidade: 95.6 mm

Instalação: Possui suporte para encaixe em trilho DIN 35 mm

DÚVIDAS?

Clique aqui e solicite atendimento personalizado.

Conteúdo da embalagem: Um Relé Auxiliar 125VCC 8A 2NA-NF Finder 4C.52.9.125.0050

Tipo de embalagem: Caixa
