Temporizador Analógico 100 a 240VCA com Pulso e Retardo na Energização Coel MT48H-E

Produto:  Temporizador Analógico 100 a 240VCA com Pulso e Retardo na Energização Coel MT48H-E

Indicação de uso: Para automação de processos por meio de temporização.

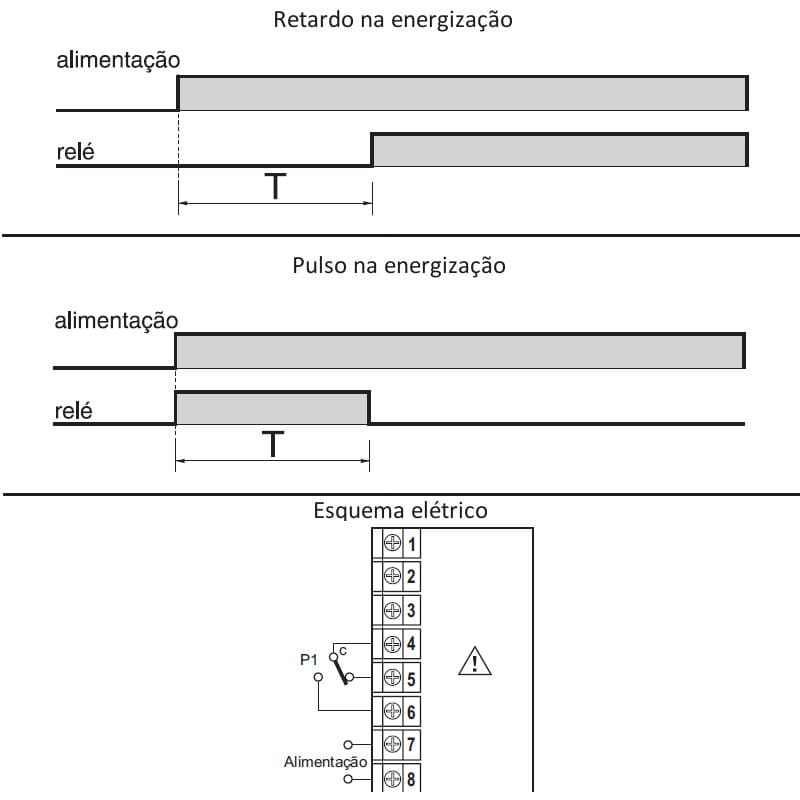

Possui funções de retardo e pulso na energização.

Com 2 escalas de tempo: de 0 a 15 segundos ou minutos.

Para tensão de 100 a 240 Volts em Corrente Alterna.

Para instalação em painel de comandos elétricos e quadros de comando.

Descrição:

Temporizador analógico Coel MT48.

Possui seletor giratório frontal do tipo knob, para seleção e exibição de:

Seleção – Escala de tempo: de 0,0 a 15,0;

Exibição – unidade de medida de tempo: segundos ou minutos – configurável por deep switch

Com indicação LED para:

Indicação de alimentação elétrica: LED verde

Indicação de estado de saída: LED vermelho

Terminais de parafusos com acesso pela parte traseira e conexão de fios e cabos pela parte superior traseira

Especificações técnicas:

Tipo de relé: SPDT

Alimentação: 100 a 240VCA

Frequência de rede: de 48 a 63 Hertz

Consumo aproximado: 3,5 VA

Precisão: 4% do fundo de escala

Repetibilidade: 1 % do fundo de escala

Escalas: 0 a 15 minutos ou segundos

Pré seleção: potenciômetro de alta estabilidade térmica

Tempo mínimo para reset: 100 ms

Capacidade de saída: 8A a 250VCA/ φ (versão 2 do MT48)

Vida útil dos contatos: 10 milhões de operações

Drift térmico: 600ppm/ 60ºC

Tensão de isolação: 15000V rms por minuto

Tipo de terminais: De parafuso com cabeça do tipo fenda de borne

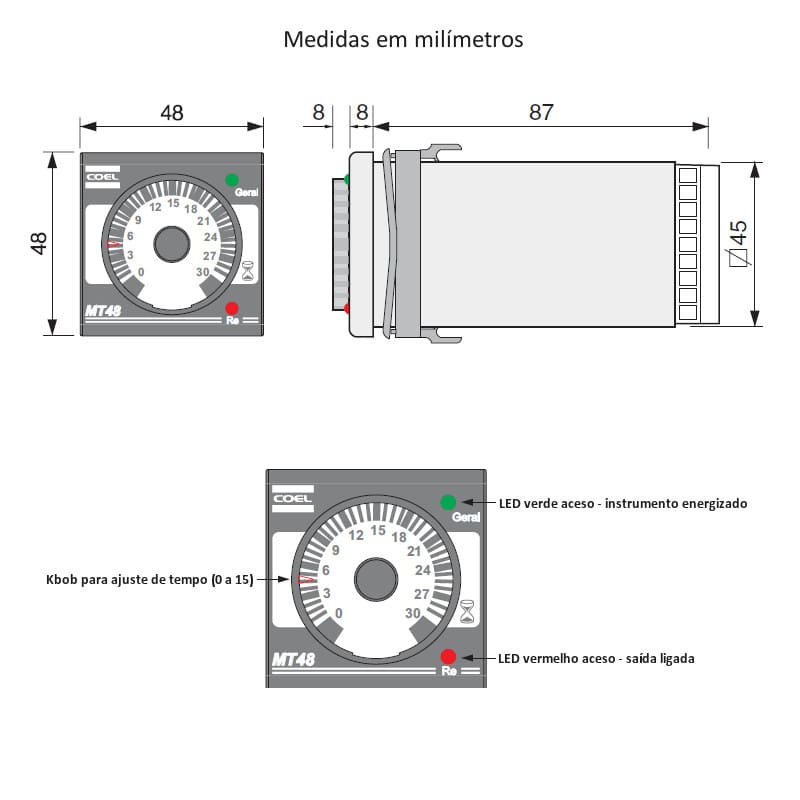

Medidas e instalação:

Altura x largura: 48 x 48 mm

Profundidade: 87 mm – parte traseira e 90 mm total

Instalação: suporte para fixação no painel com corte quadrado, conforme padrão DIN 48×48

Veja mais detalhes das medidas nas imagens do produto

Ambiente de operação:

Temperatura do ambiente de operação: de zero a 50ºC

Umidade relativa do ar: 35 a 85% não condensada

Grau de proteção IP: IP51 para frontal e IP10 para terminais

Material do corpo: ABS V0 – autoextinguível

Isolamento entre terminais e corpo: 50MΩ a 500VCC

Dúvidas? Clique aqui e solicite atendimento personalizado.

Conteúdo da Embalagem:  Relé Temporizador Analógico 100 a 240VCA com Pulso e Retardo na Energização Coel MT48H-E

Tipo de Embalagem: Caixa
