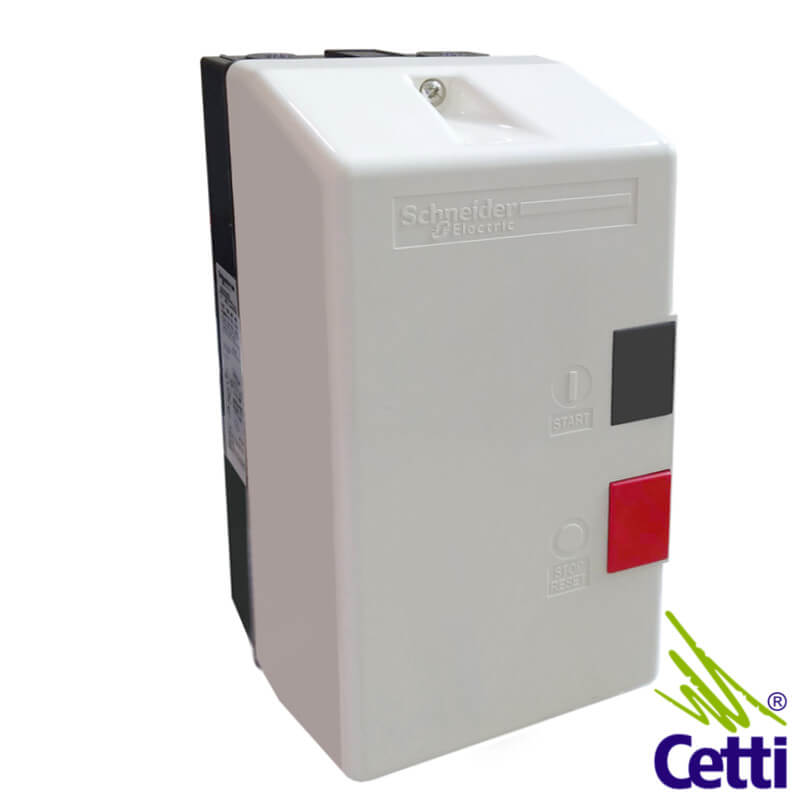

Produto: Chave Partida Direta Schneider 3CV 380V LE1E3CV380Q7
Descrição: A partida direta é a forma mais simples de energizar um motor.
A chave de partida direta Schneider é indicada para manobras e proteção termomagnética de motores trifásicos em processos de automação industrial.
Ela é composta por uma caixa termoplástica com 1 contator, 1 relé térmico, 1 botão preto “Liga” e 1 botão vermelho “Desliga/ Reset”.
Além da partida de motor, ela proporciona:
A desconexão, que isola o motor do circuito elétrico,
O seccionamento, interrompendo a alimentação,
A proteção magnética contra danos causados por corrente de curto circuito e,
Proteção térmica contra danos causados pela corrente de sobrecarga
Instalação
Ela pode ser fixada por parafusos (não inclusos) em qualquer superfície plana, inclusive em áreas externas.
A passagem dos conduítes de entrada e saída podem ser feitas pela parte traseira ou pela parte superior e inferior da caixa termoplástica.
O relé térmico possui trimpot frontal para ajuste da corrente adequada à proteção do motor.
Especificações Elétricas Gerais
Tensão de Comando de Emprego (rede): 380 Volts
Categoria de Uso: AC-3
Corrente Nominal Máxima (Ie): 8 Ampères
Dúvidas? Clique aqui e fale conosco para lhe atendermos rapidamente.
Especificações Técnicas Complementares
Potência Máxima do Motor 4 Polos 380V: 2CV e 3CV
Condutores Flexíveis
De 1 a 4 mm² sem terminal (até 2 condutores por contato)
De 1 a 4 mm² com terminal (1 condutor por contato)
De 1 a 2,5 mm² com terminal (até 2 condutores por contato)
Condutores Rígidos
De 1 a 4 mm² com ou sem terminal (até 2 condutores por contato)
Torque de Aperto: 1.7 N.m
Potência (kW): 1,5 kW (2 CV) e 2,2 kW (3CV)
Modelo do Contator: LC1E0610
Modelo do Relé Térmico: LRE10
Faixa de Ajuste de Corrente do Relé: de 5A a 8A
Padrão: IEC 60947
Grau de Proteção IP: IP65
Medidas da Chave de Partida: 195 mm de altura, 101 mm de largura e 120 mm de profundidade
Conteúdo da Embalagem: Uma Chave de Partida Direta Schneider 3CV 380V LE1E3CV380M7
Tipo de Embalagem: Caixa
Referência: LE1E3CV380M7
