Chave Seletora 12 Posições 12A Kraus Naimer CB8.WAA239.600.E

PRODUTO: Chave Seletora 12 Posições 12A Kraus Naimer CB8.WAA239.600.E

DESCRIÇÃO

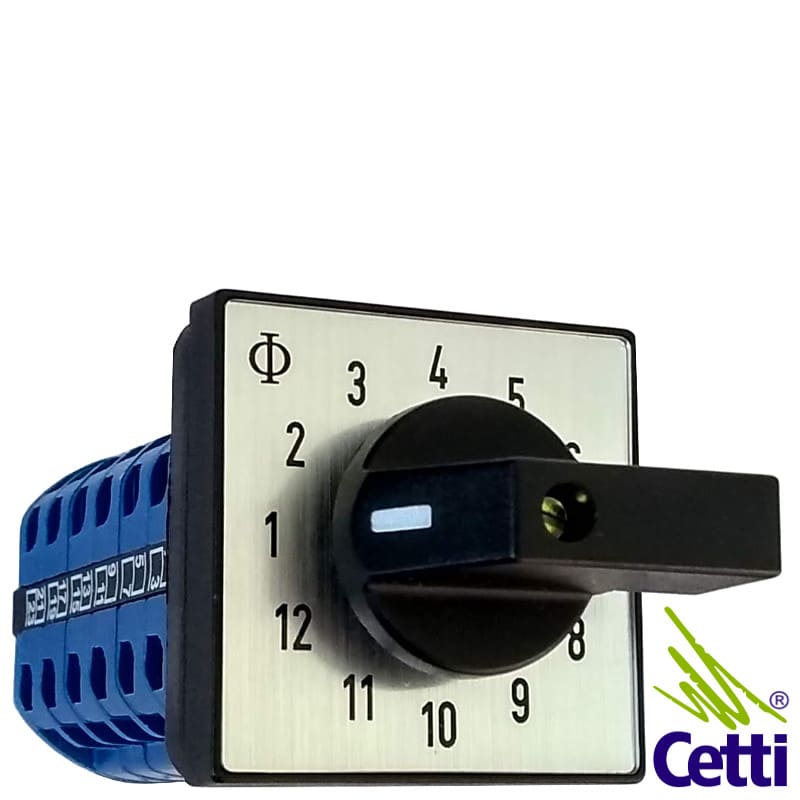

Chave comutadora com 12 posições fixas e 1 polo, da Kraus & Naimer

Modelo: CB8.WAA239.600.E

Categorias de uso AC-23A, AC-21A e AC-3 (veja mais detalhes nas especificações técnicas)

Para montagem na frente do painel com manopla rotativa acoplada na porta/ parte externa do painel.

Até 690 Volts

Manopla frontal do tipo chave seletora com 12 posições fixas, de 1 a 12, sem posição zero.

INDICAÇÃO DE USO: Para comutação em sistemas de controle e comando elétrico industrial.

Também atende sistemas de potência, conforme especificações técnicas

ESPECIFICAÇÕES TÉCNICAS:

Tensão nominal (Ui): 690V, adequada para comutação sem carga (AC-20A) acima de 690V

Tensão de impulso nominal (Uimp): 6kV

Corrente nominal e térmica (Iu e Ith): 12A para IEC 60947-3 e VDE 0660

Corrente nominal de operação (Ie): 12A para AC-21A e AC-22A e 5A para AC-15 de 220 a 240V ou 4A de 380 a 440V

Categorias de uso: AC-3, AC-21A e AC-23A

Potência (kW) para AC-23A (3 x 380 a 400V): 5,5kW

Potência (kW) para AC-3 (3 x 380 a 400V): 4kW

Temperatura do Ambiente de Operação: até 60ºC

Veja mais detalhes das especificações técnicas nas imagens do produto.

TERMINAIS E CONEXÕES

Terminais: Por parafuso Phillips, com terminais protegidos contra toque acidental da mão

Condutores: 2 x 2,5 mm² para cabo sólido e flexível, com ou sem terminal

MEDIDAS E MONTAGEM

Comprimento: 48 mm

Altura: 48 mm

Profundidade: 115 mm

Montagem: pela parte frontal da câmara comutadora, por 4 parafusos (inclusos), do lado interno na frente do painel e manopla rotativa do lado externo do painel

A distância entre parafusos para montagem da caixa de comutação é de 36 mm.

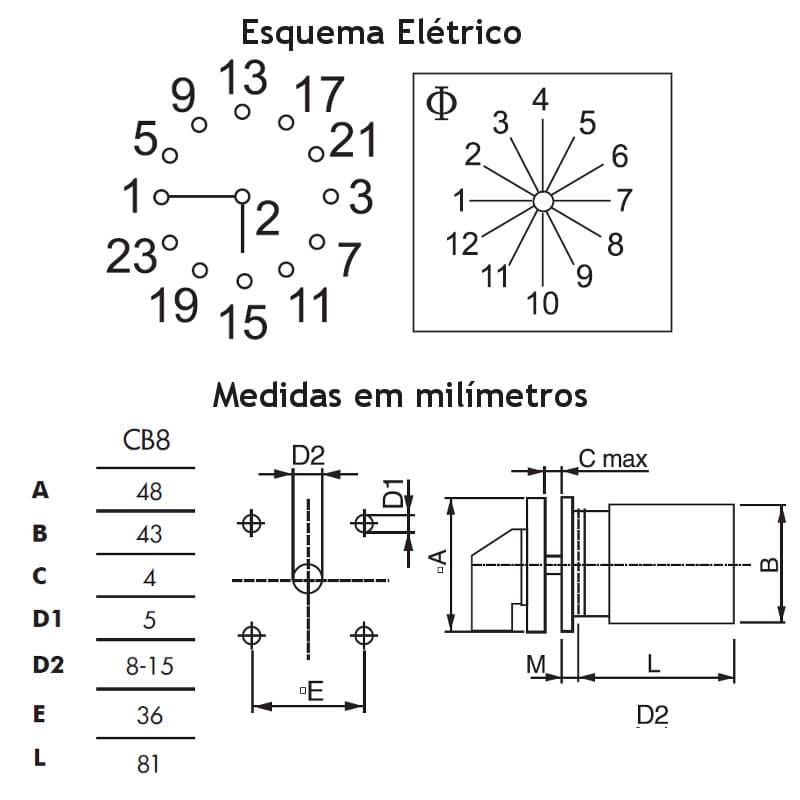

Veja mais detalhes das medidas e da montagem nas imagens do produto.
