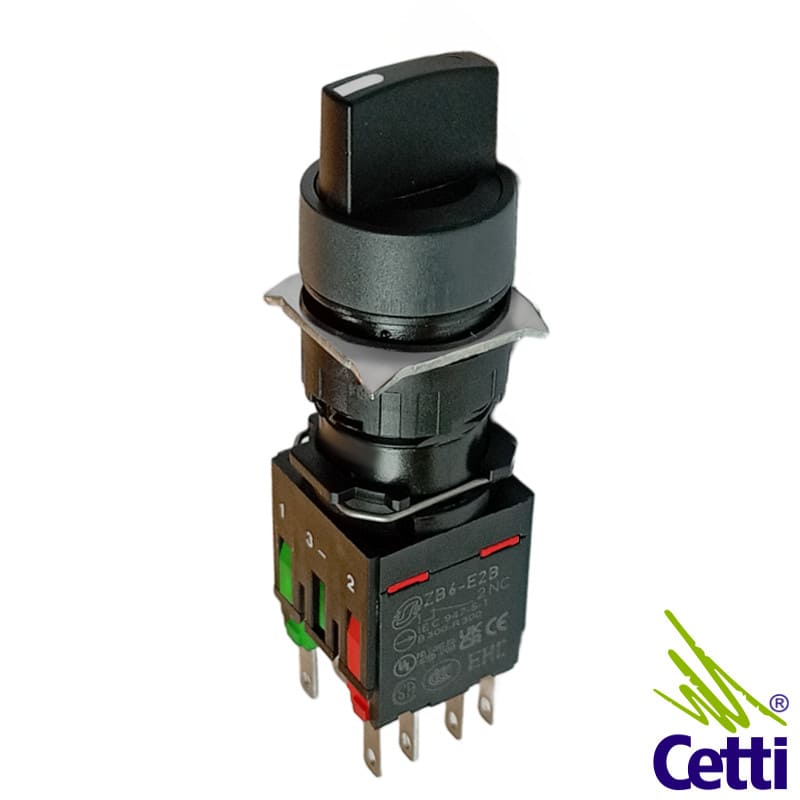

Produto: Chave Seletora 16 mm 2 Posições Fixas 1NA 1NF Schneider ZB6AD225B
Indicação de uso: Para comutação de cargas de comandos elétricos.
Para abrir e fechar contatos com ângulo de comutação a 60 graus.
Para uso em painel de máquinas, motores e equipamentos elétricos diversos.
Descrição:
Chave seletora com 2 posições fixas Schneider, modelo ZZB6AD225B
Acompanha bloco de contatos 1NA + 1NF com terminais elétricos do tipo faston.
Conjunto completo pronto para instalação.
Manopla curta com marca visual branca indicadora de posição.
Especificações técnicas:
Do cabeçote frontal:
Diâmetro de montagem: 16 mm
Ângulo de comutação: 60 graus
Tipo de acionamento: 2 posições fixas
Tipo de manopla: Curta
Grau de proteção IP: IP65 – somente parte frontal da chave
Classe de proteção contra choques elétricos: Classe II
Dos blocos de contato:
Tipo de operação: abertura lenta
Curso de atuação: 1 mm – com 3,5 mm total percorrido
Força de operação: 2,5 N
Tensão nominal de isolamento (Ui): 250V
Tensão nominal de impulso suportável (Uimp): 4kV
Corrente nominal de operação (Ie): 3A a 120V e 1,5A a 240V para B300 ou 0,1A a 250V e 0,22A a 125V para R300
Durabilidade elétrica: 1 milhão de ciclos, com taxa de funcionamento de 3600 ciclos por hora
Terminais de conexão: faston macho
Material dos contatos: Liga de prata (AgNi)
Descrição ISO para NA: 3 e 4
Descrição ISO para NF: 1 e 2
Ruptura positiva? Sim
Grau de proteção IP: IP20 – somente para blocos de contato
Do ambiente de operação:
Temperatura: de -25 a 70ºC
Resistência ao choque mecânico: 50 gn por 11 ms e aceleração de meia onda senoidal
Resistência à vibração: 3 ou 5gn mm de 2 a 500 Hz e aceleração de meia onda senoidal
Normas: UL 508, JIS C 4520, EN/IEC 60947-5-1, JIS C 852, EN/IEC 60947-1, EN/IEC 60947-5-4, CSA C22.2 No 14
Certificações: GOST, CSA, UL, CCC
Dúvidas? Clique aqui e solicite atendimento personalizado.
Conteúdo da embalagem: Uma Chave Seletora 16 mm 2 Posições Fixas 1NA 1NF Schneider ZB6AD225B
Tipo de embalagem: Caixa
