PRODUTO: Contator Schneider 9A 220V LC1E0910M7
DESCRIÇÃO
Contator tripolar Schneider, modelo LC1E0910M7.
Capacidade para alimentação de motor até 5,5 kW, carga resistiva.
Os contatos de potência são 3NA, possui contato auxiliar 1NA.
Para circuito de potência até 690VCA e circuito de comando a 220VCA.
INDICAÇÃO DE USO
Indicado para atuar entre o circuito de comando e o circuito de potência, conforme especificações técnicas do contator.
ESPECIFICAÇÕES TÉCNICAS
Alimentação do Motor:
5,5kW de 500 a 690V
4kW de 380 a 440V
2,2kW de 220 a 230V
Categoria de Uso: CA-1 e CA-3
Tensão Nominal de Operação (Ue): 690VCA 50/60Hz
Corrente Nominal de Operação (Ie) a 60ºC: 25A até 440VCA para CA-1 e 9A até 440VCA para CA-3
Tensão Suportável de Impulso Nominal (Uimp): 6kV
Tensão de Isolamento Nominal (Ui): 690V
Capacidade de Fechamento Nominal (Irms): 90A a 440VCA
Capacidade de Corte Nominal: 72A a 440V
Corrente Nominal de Curta Duração Admissível (Icw) até 40ºC: 105A 10s, 61A 60s e 30A 600s
Impedância Média: 2,5MΩ a Ith a 25A e 50Hz
Dissipação de Alimentação por Polo: 0,2W para CA-3 e 1,6W para CA-1
Limites de Tensão do Circuito de Controle a 50ºC e 50/60Hz: De 0,85 a 1,1 Uc no funcionamento e 0,3 a 0,6 Uc na saída
Tempo de Operação: 12 a 22 ms no fechamento e 4 a 19 ms na abertura
Durabilidade Mecânica: 10 milhões de ciclos
Durabilidade Elétrica: 1 milhão e 400 mil ciclos em CA-3 e 150 mil ciclos em CA-1
Taxa Máxima de Operação: 1800 ciclos por hora, até 60ºC
Potência de Irrupção (VA): 95VA
Consumo de Potência de Manutenção (VA): 8,5VA
Dissipação de Calor: 2 a 3W
Corrente de Comutação: 5mA
Tensão de Comutação Mínima: 17V
Tempo Não Sobreposto: 1,5 ms na energização e na desenergização
Resistência de Isolamento: Maior que 10MΩ
Categoria de Sobretensão: III
Tipo de Circuito de Controle: Corrente Alternada 50/60Hz
Veja especificações complementares abaixo, nesta página.
TERMINAIS E CONEXÕES
Terminais: de braçadeira roscada
Conexões: por parafusos

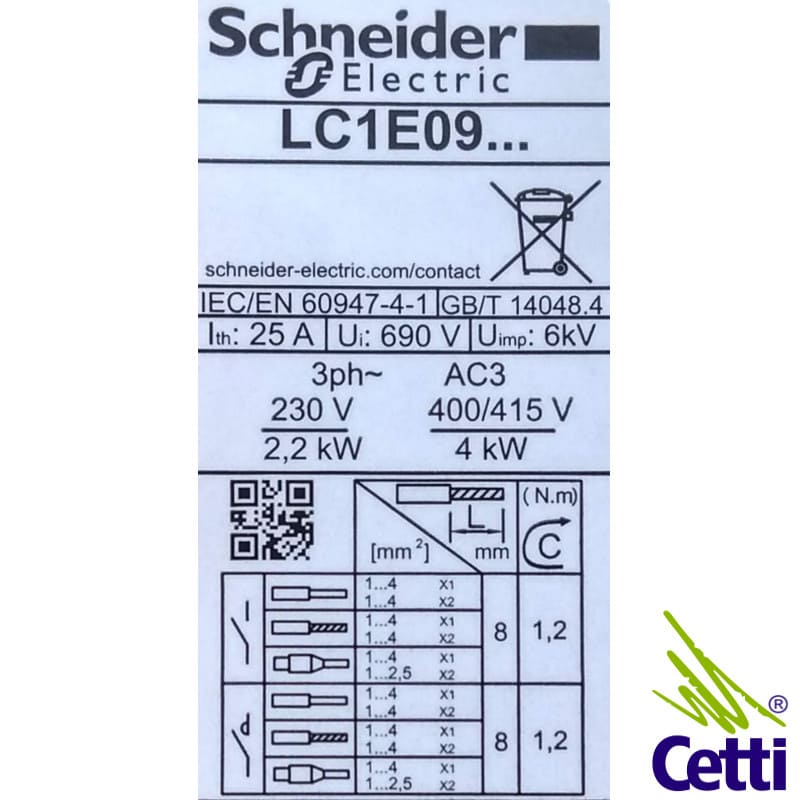

Condutores: de 1 a 4 mm². Veja mais detalhes nas imagens do produto.
MEDIDAS E INSTALAÇÃO
Altura: 74 mm
Largura: 45 mm
Profundidade: 80 mm
Peso: 300 gramas
Instalação: em trilho DIN 35 mm ou direto no painel, com 4 parafusos (não inclusos)
DÚVIDAS?
Clique aqui e fale conosco para lhe atendermos rapidamente.
ESPECIFICAÇÕES COMPLEMENTARES
Padrões: IEC 60947-1, IEC 60947-4-1 e IEC 60947-5-1
Certificações: EAC
Grau de Proteção IP: IP2x
Temperatura do Ambiente do Ar para Funcionamento: de -5 a 55ºC, admissível ao redor do ambiente de -20 a 70ºC a Uc
Altitude de Operação: 3 mil metros
Resistência a Incêndios: 850ºC
Resistência à Vibração (5 a 300Hz): 1,5Gn com contator aberto e 3Gn com contator fechado
Resistência ao Choque Mecânico por 11ms: 7Gn com contator aberto e 10Gn com contator fechado
Conteúdo da Embalagem: Um Contator Schneider 9A 220V LC1E0910M7
Tipo de Embalagem: Caixa
Referência: LC1E0910M7
