Controlador de Temperatura Digital 100 a 240Vca Coel K48EHCOR-P

Produto: Controlador de Temperatura Digital 100 a 240Vca Coel K48EHCOR-P

Indicação de uso

Controlador de temperatura digital para instalação em painel.

Para automação de processos industriais de controle de temperatura em:

Máquinas de embalagem, de vácuo, seladoras e túnel de encolhimento;

Fornos e estufas;

Sistemas de aquecimento;

Equipamentos e máquinas para indústria alimentícia;

Máquinas de corte e solda;

Máquinas de secagem e aquecimento;

Máquinas da indústria de produção de calçados;

Quadros de comandos elétricos, painéis de controle e outros.

Para uso com sinal de entrada de sensores de temperatura dos tipos: PT100, NTC/PTC, K, J, R, S e T.

Para controle de temperatura de saída de tensão para acionamento de chave estática (SSR).

O controle pode ser do tipo PID ou ON/OFF, selecionados no teclado frontal do controlador.

Para controle ON/OFF, é necessário definir o valor de histerese, que pode trabalhar de maneira simétrica ou assimétrica ao ajustado na programação.

Possui senha configurável para bloqueio dos parâmetros programados.

Descrição

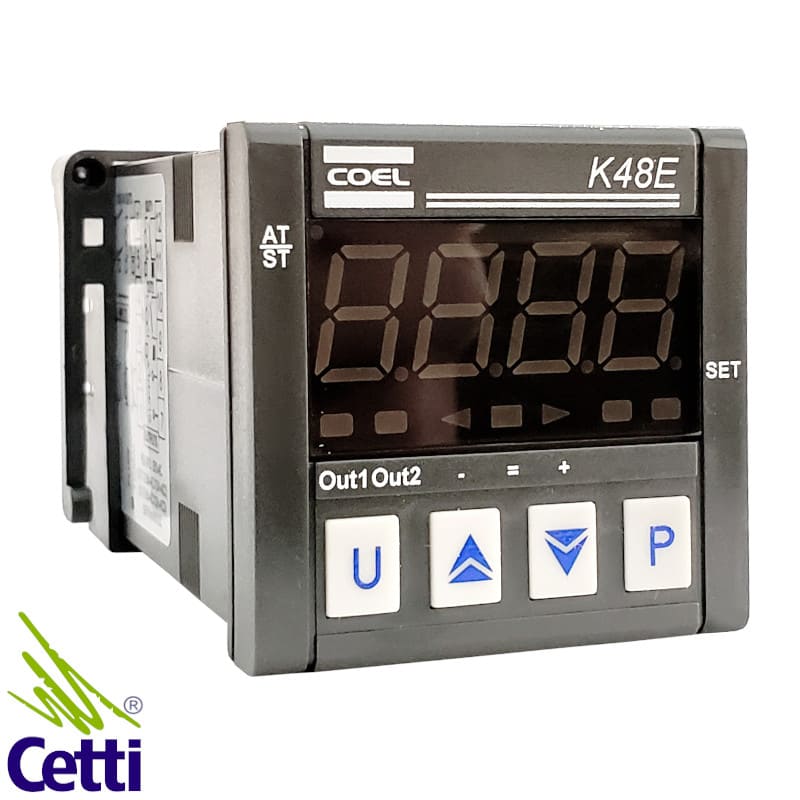

Controlador digital de temperatura modelo K48E da Coel.

Para alimentação de 100 a 240Vca com saída a tensão por relé de estado sólido.

Possui saída para alarme.

O display digital indica temperatura real e temperatura programada, com 4 dígitos cada um.

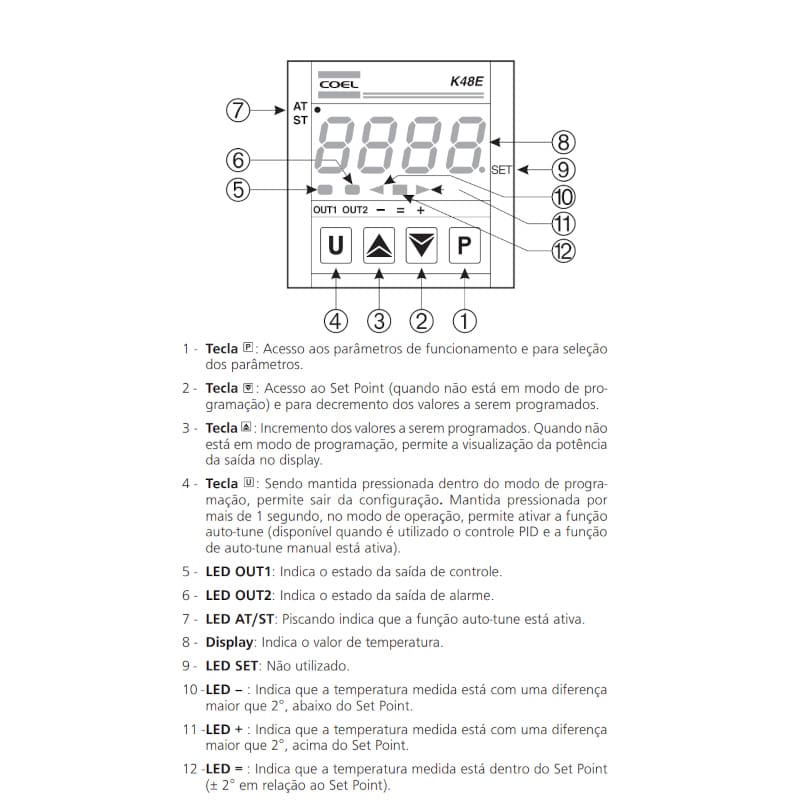

Possui 4 botões frontais para programação do controlador.

Veja detalhes de programação nas imagens do produto e no manual que acompanha o produto.

Com LEDs indicadores de funcionamento, valores programados, valores para programação e erros no display frontal.

Entrada lateral para conexão com controlador PID.

Especificações técnicas

Alimentação: 100 a 240 Vca

Frequência de rede: 48 a 62 Hertz

Consumo aproximado: 5VA

Display: 2 com 4 dígitos cada, com altura de 12 mm

Faixa de temperatura permitida para entrada: de 0 a 1760ºC ou 3200ºF

Controle de saída: tensão para acionamento de chave estática (SSR) 10 Vcc ± 20% @ 20 mA

Alarme de saída: relé 8A 250VCA cos φ  = 1

Proteção: watch dog (software/ harware) para reset automático

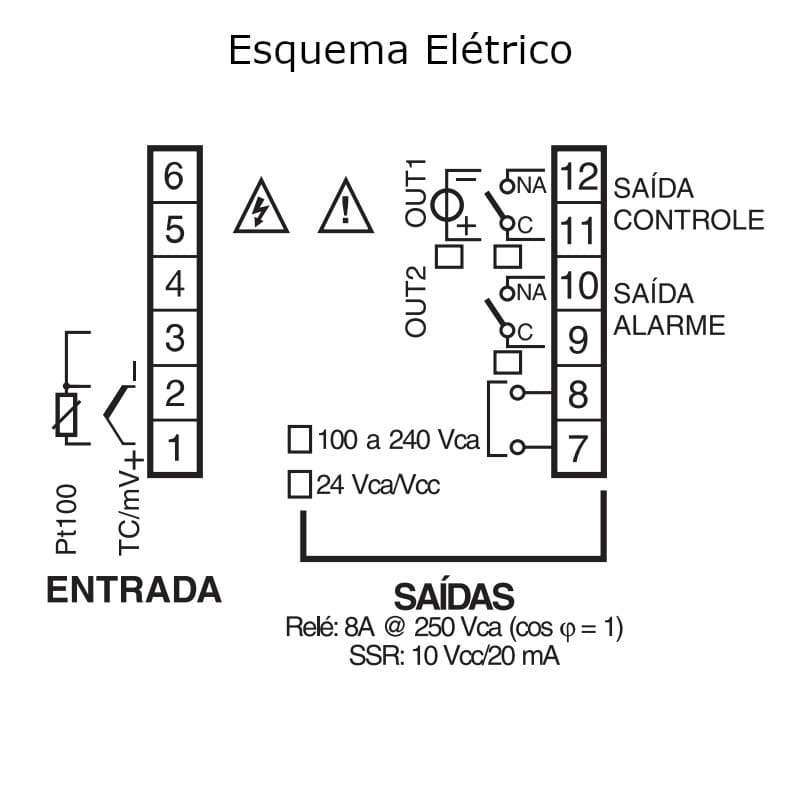

Terminais e conexões

Quantidade de terminais: 12

Tipo de bornes: por parafusos rosca M3

Secção nominal: 0,25 a 2,5 mm² – 22 a 14 AWG

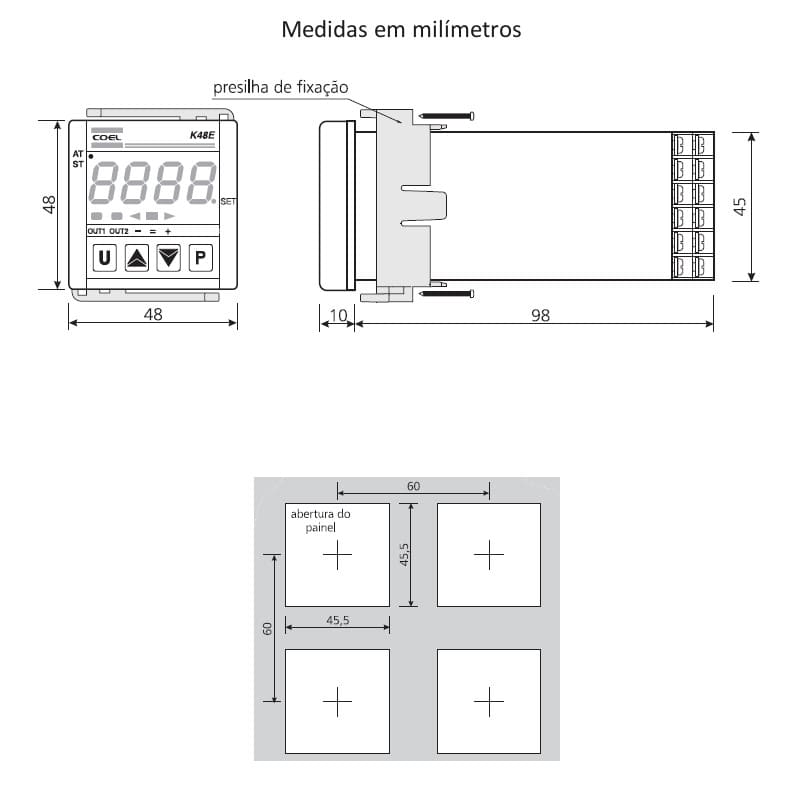

Medidas e instalação

Altura x largura: 48 x 48 mm – padrão DIN

Profundidade: 98 mm instalado – 108 mm no total

Instalação: Em painel, com abertura máxima de 45,5 x 45,5 mm e distância de 60 mm entre os centros de dois ou mais controladores no mesmo painel. Acompanha suporte de instalação e parafusos de fixação.

Veja detalhes das medidas e instalação nas imagens do produto.

Ambiente de operação

Temperatura de operação: de zero a 55ºC

Umidade relativa do ar: de 30 a 95% sem condensação

Grau de proteção IP: IP54, com guarnição de vedação em ambientes fechados, conforme EN 60070-1

Tensão de isolação: 2300V rms, conforme EN 1010-1

Peso líquido aproximado: 180 gramas
