PRODUTO: DPS 20kA 175 Vca/225 Vcc Protetor de Surto Clip OP-9009
INDICAÇÃO DE USO
Dispositivo protetor de surto elétrico para instalação em trilho DIN 35 mm em quadros elétricos.
Protege componentes da instalação elétrica e componentes ligados à instalação contra surtos causados por descargas atmosféricas (raios), manobras de cargas e outras causas de surto.
Para uso em quadros de distribuição abrigados.
DESCRIÇÃO
Possui dois LEDs para como indicador de estado, um para serviço (luz verde), outro para falha (luz vermelha).
Quando o DPS chegar ao estado de falha, deverá ser substituído.
Certificado pelas normas NBR 5410 / IEC 61643-11.
ESPECIFICAÇÕES TÉCNICAS
Máxima Tensão de Operação Contínua: 175Vca/225Vcc
Máxima Corrente de Descarga: 20kA
Corrente de Descarga Nominal: 10kA
Nível de Proteção: <0,8kV
Sinalização local: verde para serviço e vermelho para fim da vida útil
Capacidade de conexão: de 6 a 35 mm²
Grau de proteção IP: IP20

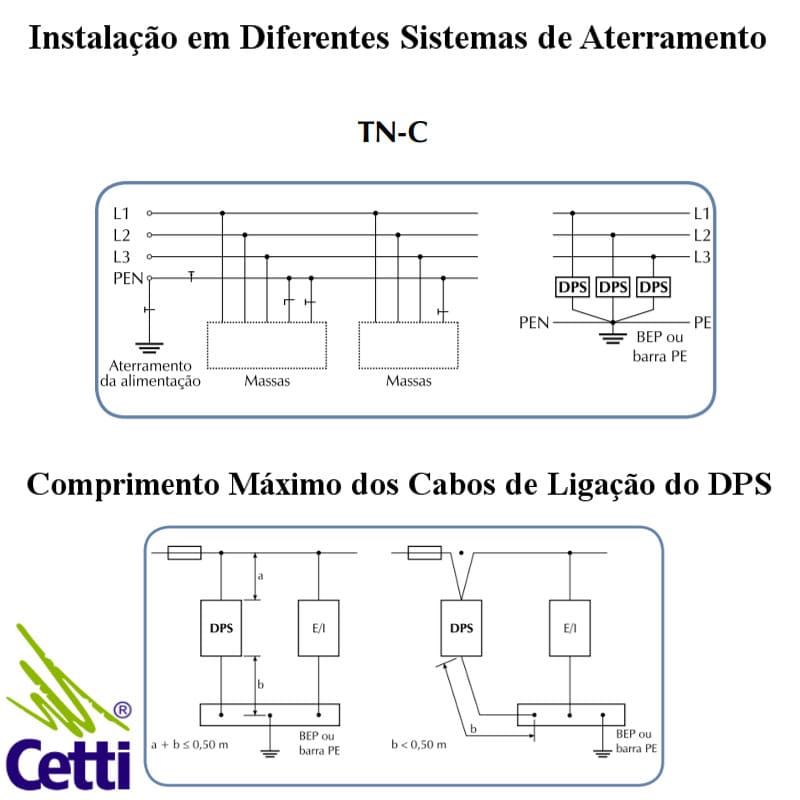

Veja diagrama elétrico e dimensões do DPS (em milímetros) nas imagens do produto.
MEDIDAS
Comprimento: 90 mm
Profundidade: 63,5 mm
Espessura: 17,5 mm
Para mais informações acerca das dimensões do produtos, veja imagens.
DÚVIDAS?
Clique aqui e solicite atendimento personalizado
Conteúdo da embalagem: Um DPS 20kA 175 Vca/225 Vcc Protetor de Surto Clip OP-9009
Tipo de embalagem: Caixa
