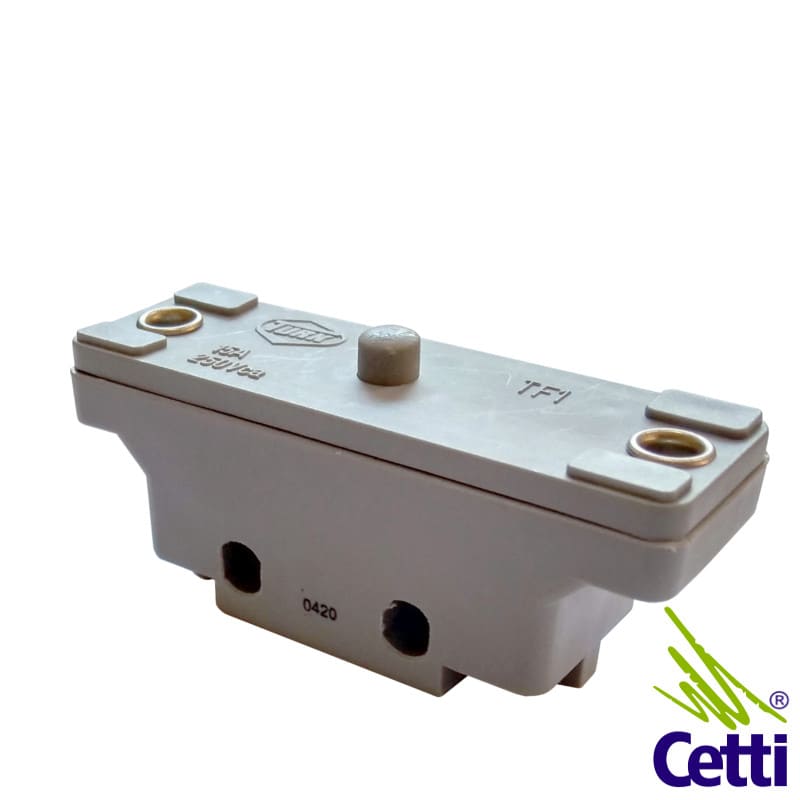

Micro Chave com Pistão 1NA 1NF 15A 250VCA TF1 TURK

PRODUTO: Micro Chave com Pistão 1NA 1NF 15A 250VCA TF1 TURK

DESCRIÇÃO

A micro chave ou micro switch é um sensor eletromecânico para automação industrial.

É uma espécie de fim de curso em miniatura

Ela trabalha com abertura dupla e contatos inversores de ação rápida.

Os contatos são acionados mecanicamente para comandar motor, máquina ou equipamento.

Sua atuação pode determinar o início ou término de uma tarefa, por meio de inversão de polaridade, temporização, repetição, contagem, mudança de função, acionamento e outras.

O micro fim de curso TF1 tem atuador de pistão para aproximação superior.

A durabilidade mecânica é de 6 milhões de ciclos.

INDICAÇÃO DE USO

Atende diversas necessidades de automação industrial para determinar presença, ausência, passagem, contagem, posicionamento ou fim de curso de um objeto.

ESPECIFICAÇÕES TÉCNICAS

Força Máxima de Atuação: 600 gramas

Resistência Máxima dos Contatos: 5 mΩ

Temperatura de Operação: Até 85ºC

Grau de Proteção: IP40

Material dos Contatos: Liga de prata

Material do Invólucro: Poliamida

Vida Elétrica: 50 mil ciclos

Tipo de Terminais: por parafuso

Ponto de Operação: 22,7 (mais ou menos 0,5 mm). É a posição do atuador quando o contato comum começa a se afastar do contato NF.

Pré Curso (máx.): 2 mm. É a distância que o atuador percorre da posição inicial até a posição de operação

Sobre Curso (mín): 1,2 mm. É a distância que o atuador percorre da posição de operação até a posição inicial

Curso Diferencial (máx.): 0,5 mm Distância do atuador da posição de operação até o retorno para separação dos contatos

Força de Operação (máx.): 600 gramas Força máxima aplicada sobre o atuador para início de sua operação

MEDIDAS BÁSICAS E INSTALAÇÃO

Comprimento: 66 mm

Largura: 23 mm

Altura: 31 milímetros (máxima)

Instalação: Fixação lateral ou superior (parafusos não inclusos)

Veja desenho mecânico nas imagens do produto.

DÚVIDAS?

Clique aqui e solicite atendimento personalizado.

Conteúdo da Embalagem: Um Micro Chave com Pistão 1NA 1NF 15A 250VCA TF1 TURK

Tipo de Embalagem: Caixa

Referência: TF1
