Relé Auxiliar 24VCC 2NA-NF 8A com Base para Trilho e Diodo de Proteção Phoenix Contact 2903334

Produto: Relé Auxiliar 24VCC 2NA-NF 8A com Base para Trilho e Diodo de Proteção Phoenix Contact 2903334

DESCRIÇÃO

Também conhecido como relé auxiliar e rele de interface e rele, esse relé com acoplador possui 2 contatos reversíveis normalmente abertos ou normalmente fechados (NA ou NF) e conexões por mola do tipo push in, que não requer uso de ferramenta para conectar os condutores.

INDICAÇÃO DE USO

Atende diversas necessidades de automação industrial e painéis elétricos, atuando como interruptor que abre e fecha circuitos, mantendo a isolação entre os circuitos de comando e de potência.

Todos os bornes são duplos, para contatos NA (14 – 24), contatos NF (12 – 22) contatos de comutação (11 – 21) e contatos da bobina (A1 e A2)

COMPOSIÇÃO DO CONJUNTO

O conjunto é composto por:

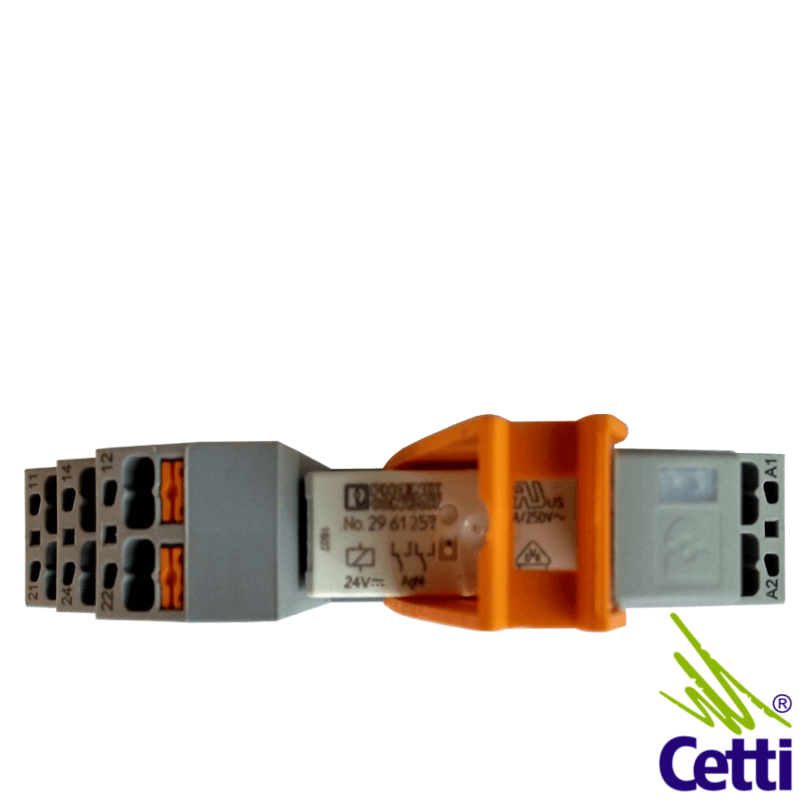

 Base do Relé: para relé industrial, instalação em trilho DIN, conexões dos contatos reversíveis e possibilidade de encaixe para módulo de entrada / anti-parasitária, para montagem em trilho DIN 35 mm

Relé de Contato de Potência: relé industrial, plugável, com 8 contatos do tipo pino, dos quais, 2 contatos reversíveis e invólucro transparente.

Modulo de Proteção e Indicação: Com diodo de roda livre e LED amarelo indicador de estado operacional

Estribo de Retenção (laranja): Para plugar e ejetar o relé. Comporta etiqueta de marcação/ identificação do relé.

ESPECIFICAÇÕES GERAIS

Lado de Excitação

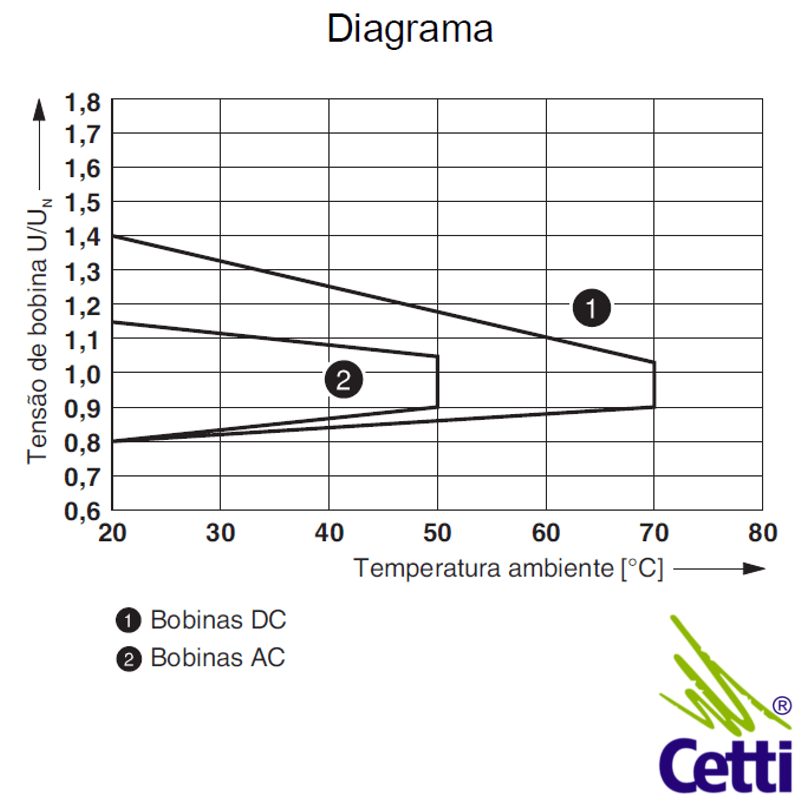

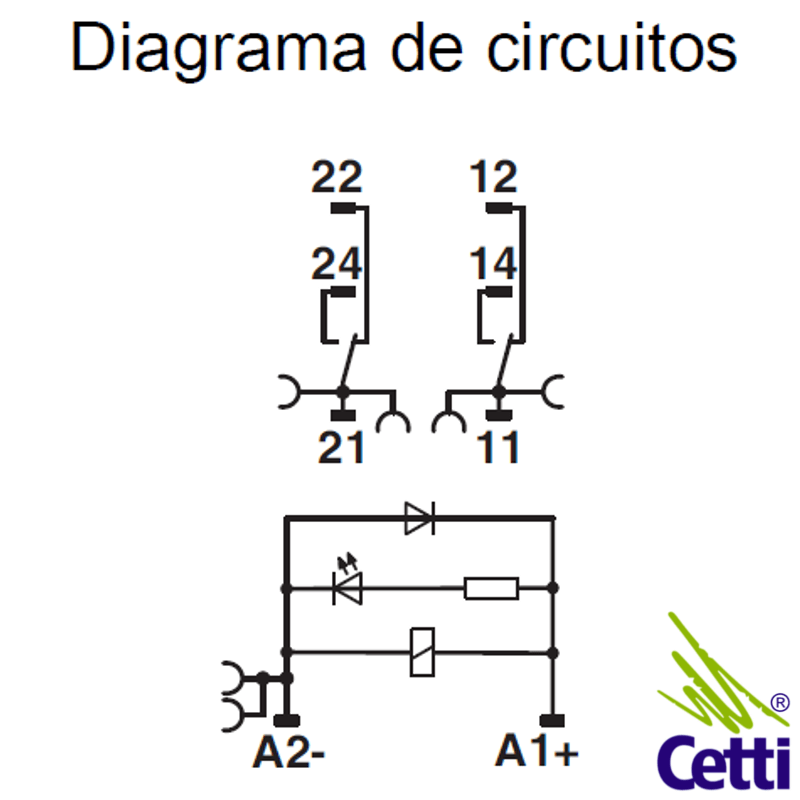

Tensão Nominal de Entrada (Un): 24 Volts em corrente contínua (vide imagem do diagrama)

Corrente Típica de Entrada (Un): 18 miliAmpère

Tempo de Resposta Típico: 8 milissegundos

Faixa de Tempo de Retorno Típico: 10 milissegundos

Tensão da Bobina: 24V DC

Ligação de Proteção: Diodo supressor

Indicação de Tensão Operacional: LED amarelo

Potência de Dissipação Máxima em Condição Nominal (W): 0,43W

Lado de Contato

Versão do Contato: 2 Inversores

Tipo de Contato de Comutação: Simples

Material do Contato: AgNi

Tensão de Comutação Máxima: 250V AC/DC

Tensão de Comutação Mínima: 5V (com 10mA)

Corrente de Comutação Mínima: 10 mA (com 5V)

Corrente de Ligação Máxima: 16A (20ms, contato NA)

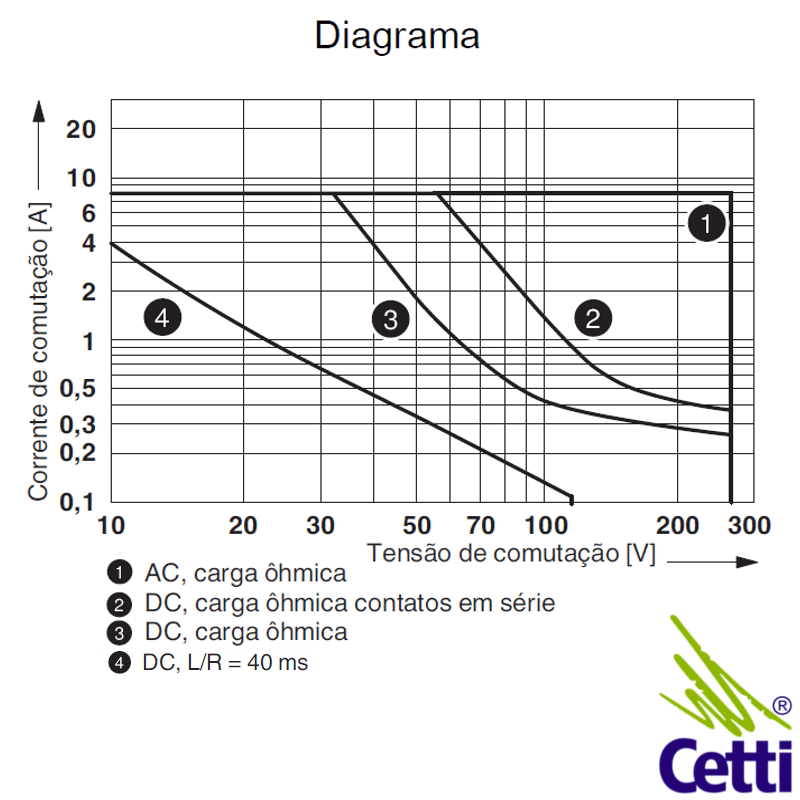

Corrente Máxima em Regime Permanente: 8A (vide imagem do diagrama)

Potência de Desligamento (Carga Ôhmnica) Máxima:

192W com 24V DC

96W com 48V DC

60W com 60V DC

44W com 110V DC

57W com 220V DC

200VA com 250V AC

Capacidade de Comando:

2A com 24V, DC13

0,2A com 250V, DC13

3A com 24V, AC15

1,5A com 24V, AC15

3A com 120V, AC15

3A com 250V, AC15

MEDIDAS DO CONJUNTO

93 mm de comprimento, 16 mm de largura e 75 mm de altura

DÚVIDAS?

Clique aqui e fale conosco para lhe atendermos rapidamente.

ESPECIFICAÇÕES COMPLEMENTARES

DADOS DE CONEXÃO (Lado de Excitação e de Contato)

Comprimento do Isolamento: 8 mm

Bitola do Condutor: De 0,14 a 1,5 mm² (para terminal tubular com isolação de plástico) e de 0,14 a 1 mm² (para terminal com luva de plástico, dois condutores no borne duplo).

GERAL

Tensão de Teste Bobina de Relé/ Contato de Relé: 4 kV eff (50Hz, 1 min)/ 2,5 kV eff (50Hz, 1 min)

Modo Operacional:  100% ED

Grau de Proteção: IP20 (base do relé) e RT III (relé)

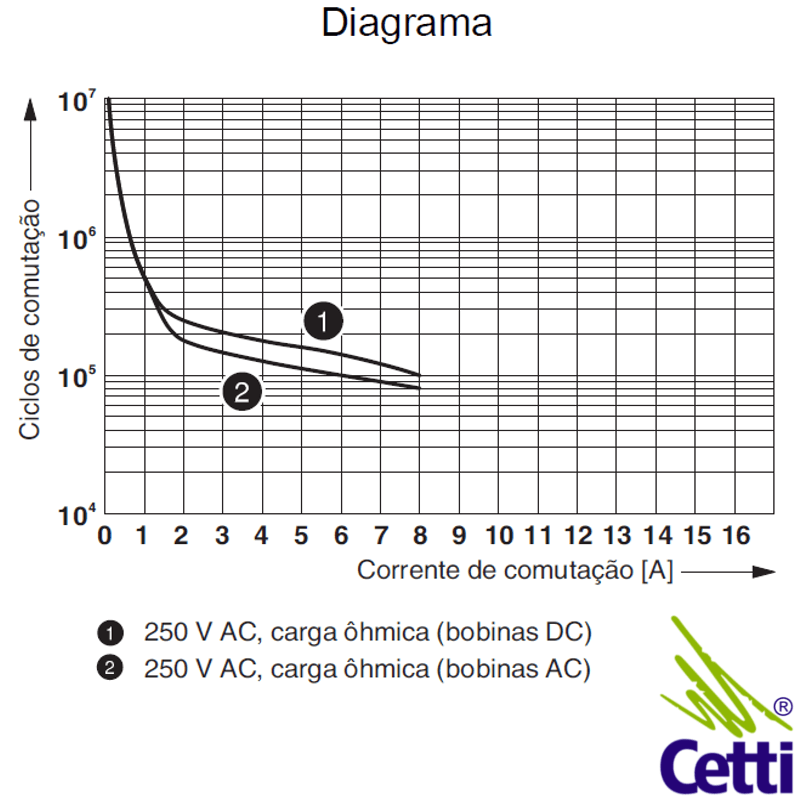

Vida Útil Mecânica: ca. 3x 10 milhões de ciclos de manobra

Posição de Montagem: opcional

Instrução de Montagem: ordenados, sem intervalo

NORMAS E DISPOSIÇÕES

Determinações/ Normas: DIN EN 50178

Isolamento: seguro, básico, com tensão de impulso de referência de 4kV entre contatos reversíveis

Tensão de Teste: 6 kV

Grau de Impurezas: 2

Categoria de Sobretensão: III

Classe de Inflamabilidade Conforme UL 94: V2

CERTIFICAÇÕES

DNV GL, PRS, LR E EAC

Conteúdo da Embalagem: Um Relé Auxiliar 24VCC 2NA-NF 8A com Base para Trilho e Diodo de Proteção Phoenix Contact 2903334

Tipo de Embalagem: Caixa

Referência: RIF-1-RPT-LDP-24DC-2X21
