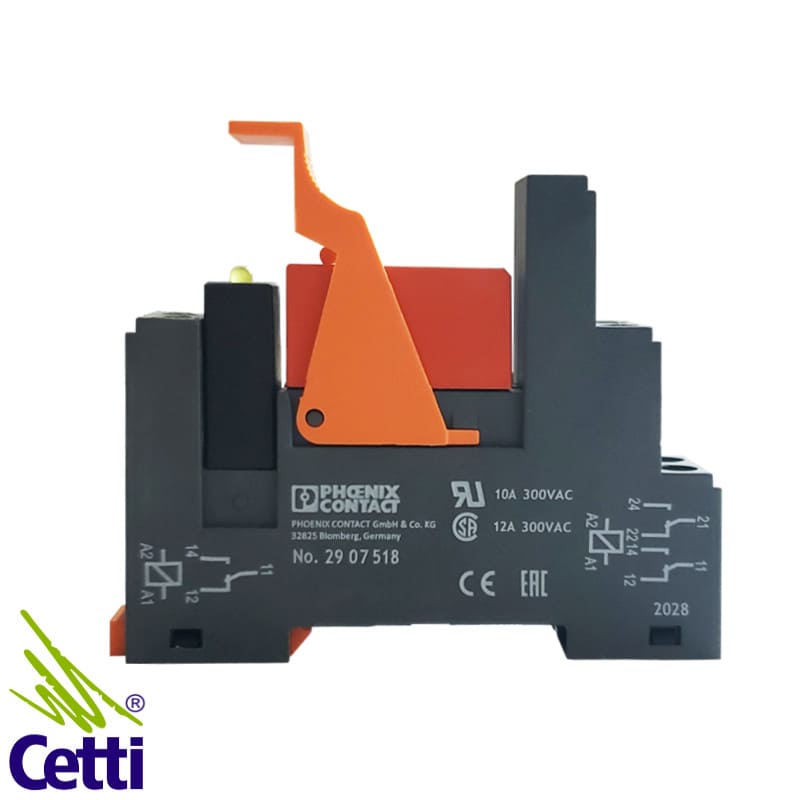

PRODUTO: Relé Auxiliar 24VCC 2NA-NF com Base para Trilho DIN e Diodo de Proteção Phoenix Contact 1117072
INDICAÇÃO DE USO
Atende diversas necessidades de automação industrial e painéis elétricos, atuando como interruptor que abre e fecha circuitos, mantendo a isolação entre os circuitos de comando e de potência.
DESCRIÇÃO
Também conhecido como relé de interface e rele acoplador, esse relé auxiliar possui 2 contatos reversíveis normalmente aberto ou normalmente fechado (NA ou NF) e conexões por parafuso.
Acompanha uma base para relé e um módulo de encaixe com diodo de free-wheeling LED amarelo.
COMPOSIÇÃO DO CONJUNTO
O conjunto é composto por:
Base do Relé: para relé miniatura, com 1 ou 2 contatos reversíveis, conexão a parafuso, possibilidade de encaixe para módulos de entrada/módulos supressores, para montagem no NS 35/7,5.
Relé de Contato de Potência: relé miniatura, plugável, com 8 contatos do tipo pino, dos quais, 2 contatos reversíveis.
Modulo de Proteção e Indicação: Com diodo de roda livre e LED amarelo indicador de estado operacional.
Estribo de Retenção (laranja): Para plugar e ejetar o relé.
ESPECIFICAÇÕES GERAIS
Tensão Nominal de Entrada (Un): 24 Volts em corrente contínua
Corrente Típica de Entrada (Un): 17 miliAmpère
Tempo de Resposta Típico: 8 milissegundos
Tempo de Retorno Típico: 6 milissegundos
Indicação de Tensão Operacional: LED amarelo
Versão do Contato: 2 Inversores
Tipo de Contato de Comutação: Simples
Material do Contato: Liga de prata (AgNi)
Tensão de Comutação Máxima: 250V AC/DC
Tensão de Comutação Mínima: 5V (com 10mA)
Corrente de Comutação Mínima: 10 mA (com 5V)
Corrente de Ligação Máxima: 12A (20ms)

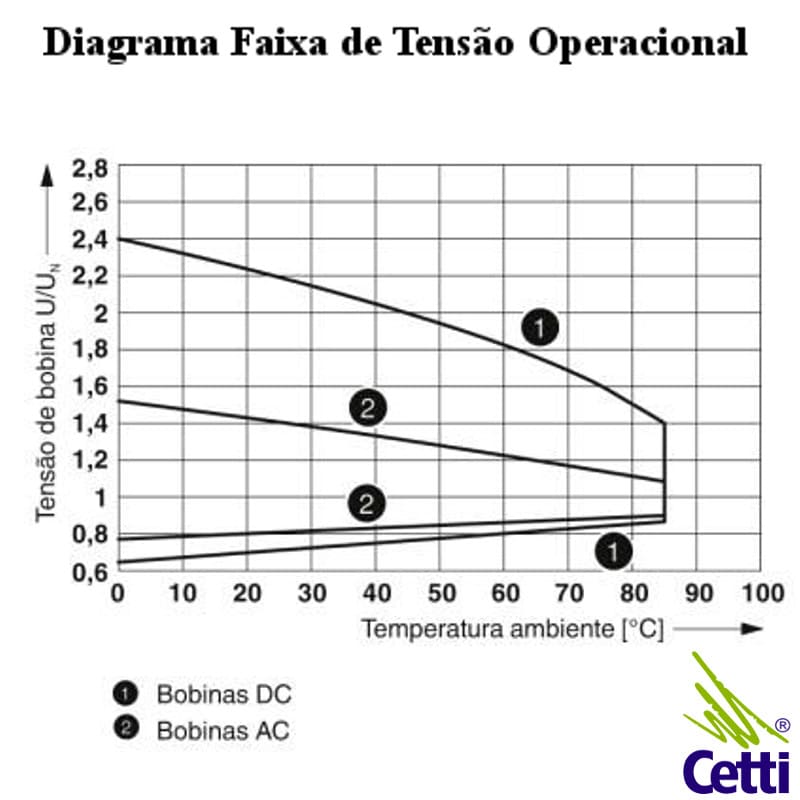

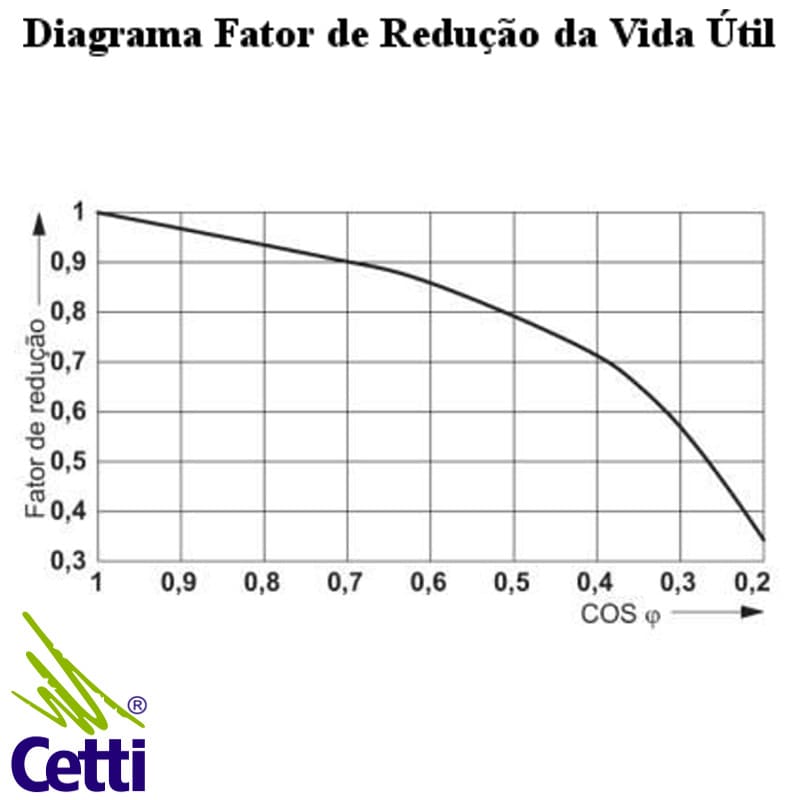

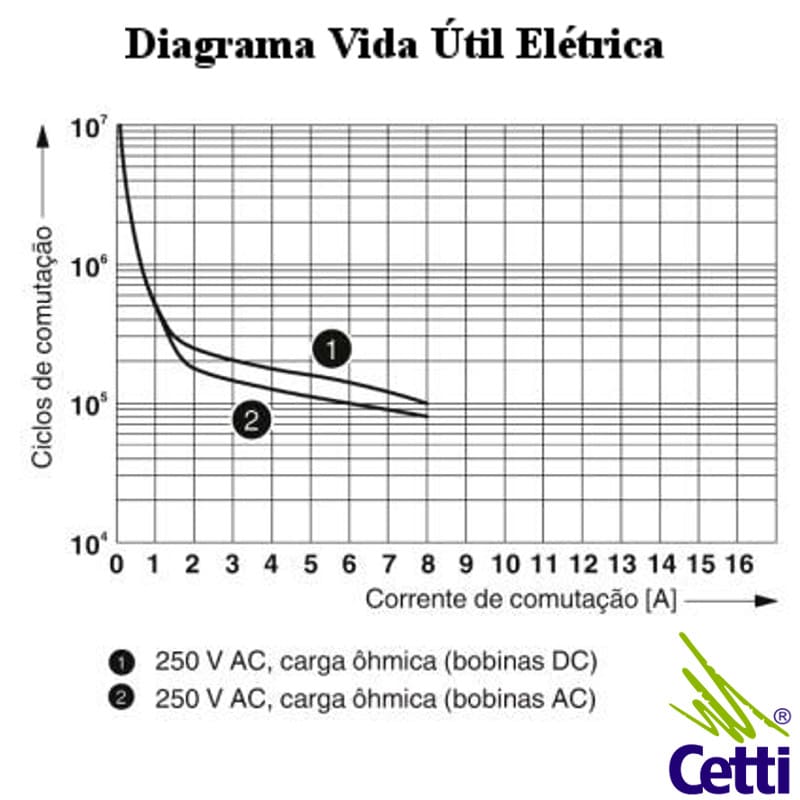

Veja gráficos de desempenho nas imagens do produto.
MEDIDAS DO CONJUNTO
Comprimento: 8 cm
Altura: 6,7 cm
Espessura: 1.5 cm
DÚVIDAS?
Clique aqui e fale conosco para lhe atendermos rapidamente.
Conteúdo da Embalagem: Um Relé Auxiliar 24VCC 2NA-NF com Base para Trilho DIN e Diodo de Proteção Phoenix Contact 1117072
Tipo de Embalagem: Caixa
