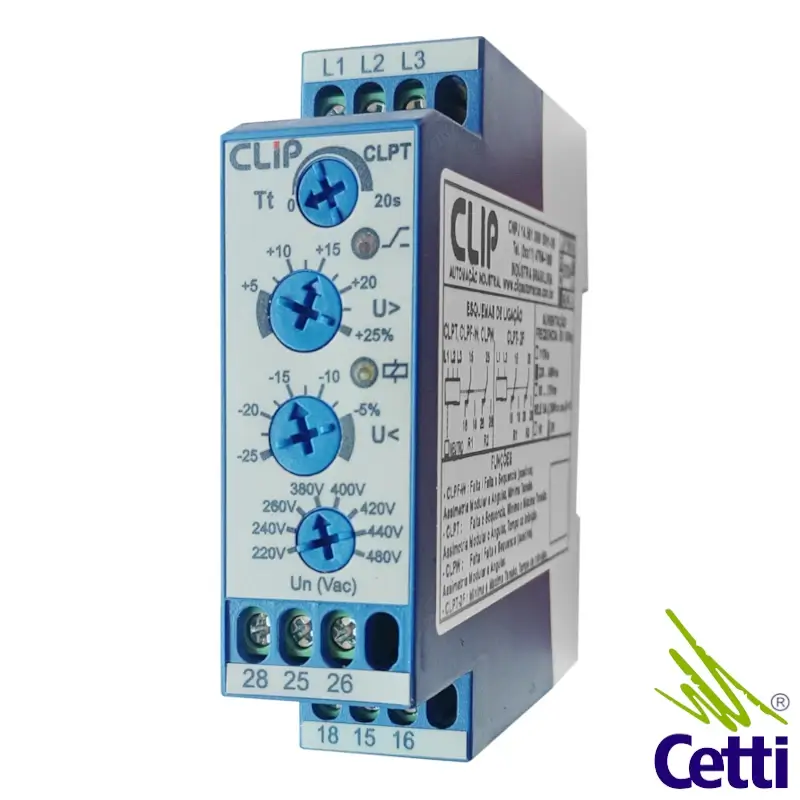

PRODUTO: Relé Falta de Fase Trifásico 220 a 480V com Monitor de Tensão, Sequência e Assimetria de Fases CLIP CLPT
DESCRIÇÃO
Relé para monitoramento de tensão elétrica em sistemas trifásicos
Possui LEDs para indicar falha e estado do relé de saída
Proteção intrínseca do relé de saída.
Bornes de parafuso para condutor até 4 mm²
O relé monitora e detecta:
Falta de fase. Pisca 1 X em L1, 2 X em L2 e 3 X em L3 para indicar falha
Sequência das fases. Pisca 4 vezes para indicar falha
Assimetria entre fases. Pisca intermitente para indicar falha
Níveis máximo e mínimo de tensão. Ppisca intermitente para indicar falha
Possui os seguintes ajustes no painel frontal:
Tempo de inibição de 0 a 20 segundos
Porcentagem acima do valor nominal de entrada (de 0 a 25%
Porcentagem abaixo do valor nominal de entrada (de 0 a – 25%)
INDICAÇÃO DE USO: Para proteção de motores elétricos contra danos causados por falta, sequência incorreta ou assimétrica de fases e para limitar os níveis máximo e mínimo de tensão de alimentação do motor.
Usado em processos de automação industrial, o relé falta de fase CLPT CLIP pode controlar dispositivos de comando e sinalização para desligar, ligar e acionar alarmes.
MEDIDAS E MONTAGEM:
Altura: 85,3 mm
Largura: 22,5 mm (passo de montagem)
Profundidade: total de 85,6 mm e 80,6 mm instalado em trilho
Montagem: Suporte para encaixe em trilho DIN 35 mm
ESPECIFICAÇÕES TÉCNICAS
Frequência de rede: 50/60Hz
Consumo aproximado: 3VA
Desvio Térmico: 2,5 VCA por
Imunidade ao distúrbio: Conforme IEC 61000-4-2, 4 e 5
Repetibilidade: Menor que 1% do valor nominal
Corrente máxima: 5A a 250VCA e COS = 1
Vida útil mecânica:10 milhões de operações
Tempo de comutação dos contatos: 20 ms
