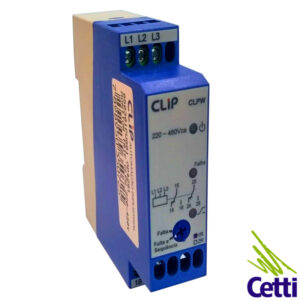

Rele Falta e Sequência de Fase Trifásico 220 a 480VCA CLPW Clip

Produto: Rele Falta e Sequência de Fase Trifásico 220 a 480VCA CLPF Clip

Descrição: Rele falta de fase e sequência de fase CLPW Clip. Para automação, controle e monitoramento de processos, funciona ligando e desligando o relé de saída quando a rede de distribuição elétrica não se encaixar no padrão configurado no relé. Pode desligar circuitos e acionar dispositivos de segurança e alarmes, protegendo motores, equipamentos e máquinas em casos de falha na rede.

Ele é compacto, pode ser montado em Trilho DIN 35 mm, feito em caixa ABS anti chama de alta resistência a choques e vibrações.

Possui um LED verde indicativo de alimentação elétrica, um LED indicativo de falhas na rede e um LED indicativo de sequência de fase. Acompanha manual de uso contendo esquema de ligação, desenho técnico e indicações de funcionamento e configuração.

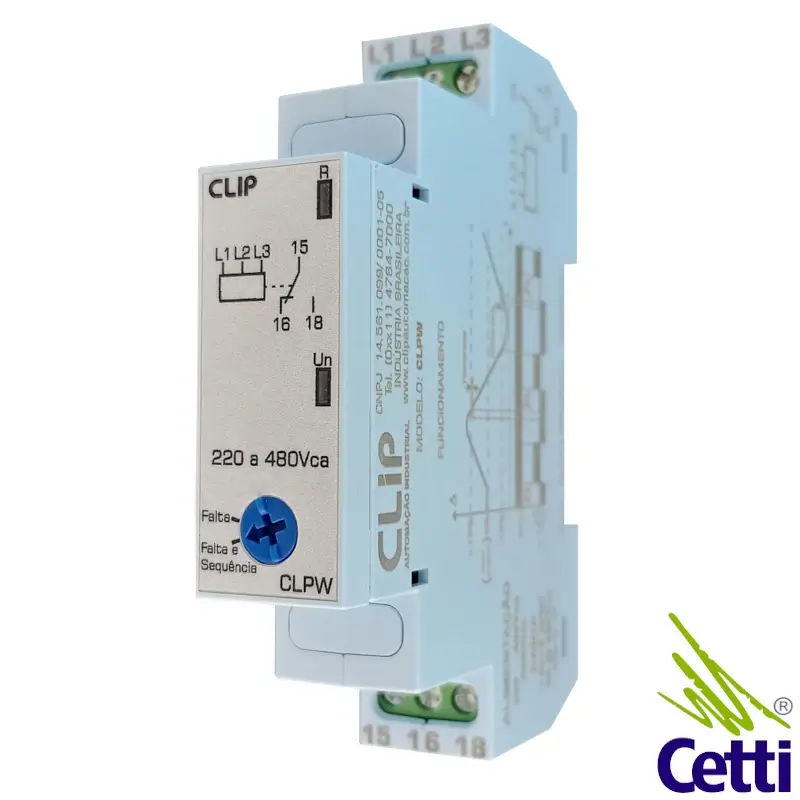

Ajustes no Painel Frontal

Possui seletor de ajuste para falta de fase ou sequência de fase.

Especificações Eletricas

Tensão elétrica de entrada de 220 a 480 Volts em corrente alternada, trifásico, com frequência de 50 a 60 Hertz e rele de contato SPTD com 1 contato reversível. Os contatos dos bornes são por parafuso. A sequência do aparelho é L1, L2, L3.

Dúvidas? Clique aqui e fale conosco para lhe antedermos rapidamente

Informações Técnicas

Indicação de Uso: Relé de parada de fase e sequência de fase para proteção de motores máquinas e equipamentos e automação, controle e monitoramento de processos.

Alimentação: 220 a 480V Ca (mais ou menos 10% do Vn fixo)

Faixa de Ajuste: – 5% a + 25% Vn

Frequência de Rede: 50 a 60 Hz (automática)

Consumo Aproximado: 3 VA

Precisão (a 25ºC): mais ou menos 3% do Valor Nominal

Desvio Térmico: 2,5V Ca/ ºC

Repetibilidade: > 1% do Vn

Grau de Proteção: IP 51 (invólucro) e IP20 (terminais)

Imunidade ao Disturbio Elétrico: IEC 61000-4-2, IEC 61000-4-4 e IEC 61000-4-5

Corrente Máxima de Saída: 5A (para tensão de 250V Ca)

Vida Útil Mecânica: 10 milhões de operações

Tempo de Comutação dos Contatos: 20 ms

Bornes: parafuso (bitola máxima de 4mm)

Conteúdo da Embalagem: Um Rele Falta de Fase Trifásico 220 a 480VCA CLPW Clip

Tipo de Embalagem: Caixa

Referência: CLPW 220 a 480VCA
