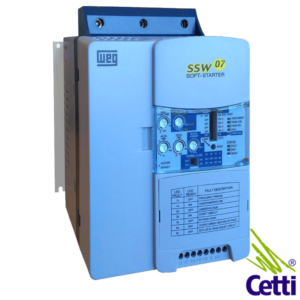

Soft Starter WEG 15CV 45A 11kW Trifásico SSW07

Soft Starter WEG 15CV 45A 11kW Trifásico SSW07

DESCRIÇÃO

O SoftStarter WEG SSW07 faz a aceleração e desaceleração do motor elétrico de forma suave, controlando a velocidade por meio da tensão aplicada ao motor.

Ele substitui métodos de partida tradicionais como partida direta, estrela-triângulo e chave compensadora e pode monitorar e registrar valores de tensão e corrente elétricas do motor.

Supre falhas ocasionadas por fonte de energia de baixa qualidade e protege o motor, componentes  e sistema de danos causados por:

Perda de fase na alimentação do motor, rotor bloqueado, sobrecarga no motor, sobre e subcorrente no motor, sobretemperatura do motor, no SoftStarter e nos tiristores, sequência de fases invertida, subtensão eletrônica, falha no bypass, sobrecarga antes do fechamento do bypass, frequência de rede fora da faixa e desbalanceamento de tensão e corrente

O SSW07 também protege contra choques causados por alto conjugado (solavanco na partida do motor)

Dessa forma, o SoftStarter WEG proporciona economia global na planta elétrica, pois:

Reduz o consumo de energia

Diminui custos de manutenção e aumenta a vida útil do motor, componentes e sistemas.

Diminui custos de produção

Diminui tempo para diagnóstico e correção de falhas

Diminui riscos de acidentes elétricos

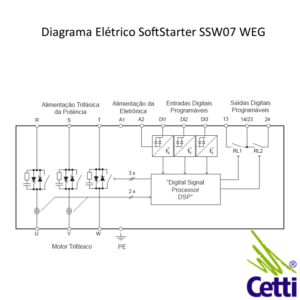

Ele controla as 3 fases do motor, atuando com postes de tiristores e reguladores que controlam a tensão na energização e desenergização do motor e são acionadas/ controladas pela central eletrônica.

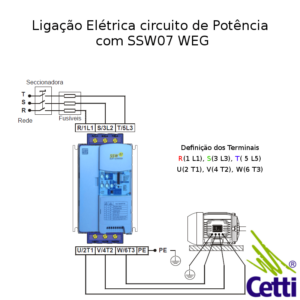

Pode ser parametrizado para atuar de diversas maneiras (veja as principais abaixo e nas imagens), garantindo a melhor performance do motor.

Ao comprar o SoftStarter WEG SSW07, você terá acesso aos softwares que permitem programar, parametrizar, monitorar e visualizar indicadores do funcionamento do motor na tela do computador, bem como baixar manuais de usuário completo e manuais de programação e parametrização.

INDICAÇÃO DE USO

É indicado para acionamento de cargas pesadas, podendo atender demandas de fabricantes de máquinas e motores industriais de indução, trifásicos, do tipo gaiola, bastante usados em:

Ventiladores, exaustores e sopradores, bombas centrífugas, misturadores, batedores, agitadores, fornos rotativos, aeradores, moedores, britadores, compressores de ar, centrífugas, serras, plainas e picadores de madeira, moinhos (bolas e martelo), refrigeradores (parafuso e pistão), transportadores de carga e outros motores.

Atende demandas das usinas e indústrias de cimento, mineração, açucareira, química, petroquímica, agronegócio, moveleira, saneamento, abastecimento, e outras.

PRINCIPAIS FUNÇÕES

Kick Start: Na partida do motor, essa função aplica uma tensão maior que a parametrizada na rampa de tensão para aceleração, indicado para aplicações onde a carga exige um esforço extra do motor no momento da partida, em função de alto conjugado.

Rampa de Tensão na Desaceleração: Na parada controlada do motor, a SSW07 vai diminuindo a tensão de saída gradualmente, até um valor mínimo, no tempo predefinido.

Rampa de Tensão na Aceleração: A SSW07 gera tensão eficaz, gradual, crescente e contínua na saída, até atingir o valor nominal. Esse controle é feito pela variação do ângulo de disparo da ponte dos tiristores.

Limitação de Corrente: Utilizada na maioria dos casos de carga com inércia elevada. Essa função faz o sistema rede elétrica/ SSW07 fornecer ao motor somente a corrente necessária para a aceleração da carga.

Parada por Inércia: O SoftStarter leva a tensão de saída a zero instantaneamente, impedindo o motor de produzir conjugado na carga, que irá perder velocidade naturalmente, até esgotar toda energia cinética.

Redução de Golpe de Ariete: Em sistemas hidráulicos, a parada ou falha em bombas pode causar o golpe de Ariete, capaz de danificar componentes do sistema. A parada ou falha de bombas pode ocorrer por queda de tensão no motor elétrico. O Soft WEG SSW07 é capaz de reduzir a ocorrência desse golpe no sistema quando ocasionado por falha elétrica.

Pump Control: É uma configuração predefinida específica para sistemas de bombeamento que requer rampa de tensão de aceleração e desaceleração, além da habilitação de proteções na SSW07.

ESPECIFICAÇÕES ELÉTRICAS PRINCIPAIS

DADOS BÁSICOS:

Corrente Nominal de Potência: 45 Ampères (mais ou menos 10%)

Tensão Nominal de Potência: De 220 a 275 Volts (mais ou menos 10%)

Tipo de Rede de Alimentação: TT/ TN/ IT

Frequência de Rede: 50-60 Hertz

Regime de Partida: AC-53b 3-30:1170

Tensão Inicial: 30 a 90%

Tensão de Partida: 1 a 999s

Tensão de Parada: 1 a 240s

Tipos de Controle: Rampa de tensão, limite de corrente e kick start

Comunicação: RS232 e RS485

Corrente de Curto Circuito: 65kA com tensão até 480Ve 18kA com tensão até 600V

Categoria de Sobretensão: III

Tensão de Alimentação do Circuito de Controle: De 94 a 264 Volts

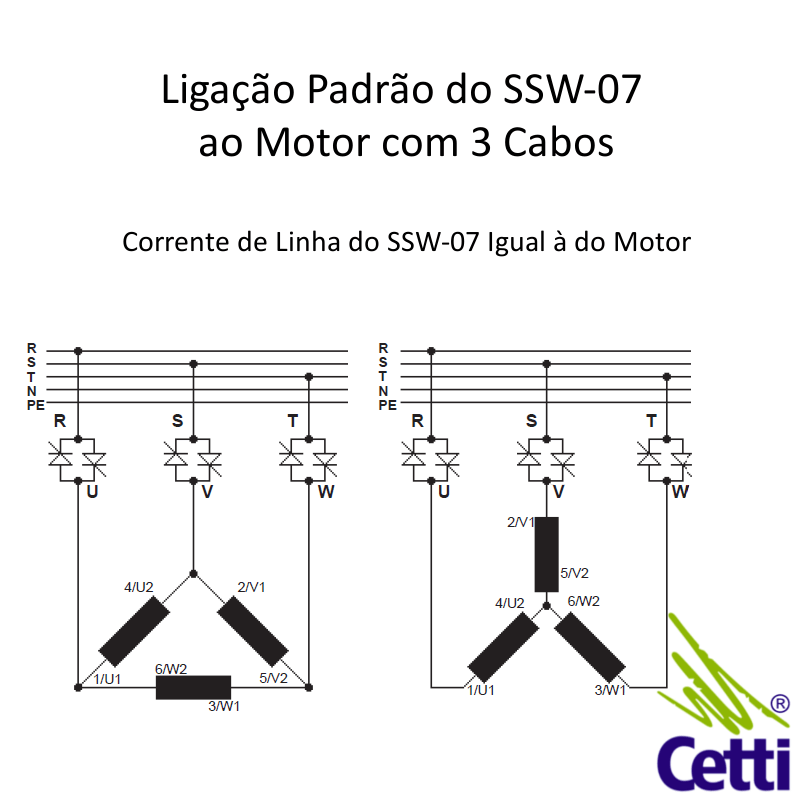

POTÊNCIA DO MOTOR (conexão padrão – 3 cabos):

Tensão 220V: Potência de 15CV (11kW)

Tensão de 380 a 440V: Potência de 30CV (22kW)

Tensão de 525V a 575V: Potência de 40CV (30kW)

ENTRADAS DITIGAIS:

Quantidade: 3 programáveis (1 para PTC do motor)

Tipo : Corrente Alternada

Tensão Máxima: 264 Volts

Corrente Máxima: 1,1 mA a 220V

Nível Alto Mínimo: 93 Volts

Nível Baixo Máximo: 10 Volts

SAÍDAS DIGITAIS:

Quantidade: 2

Tipo: Relé NA (Normalmente Aberto)

Tensão Máxima: 250VCA

Corrente Mínima: 1 Ampère

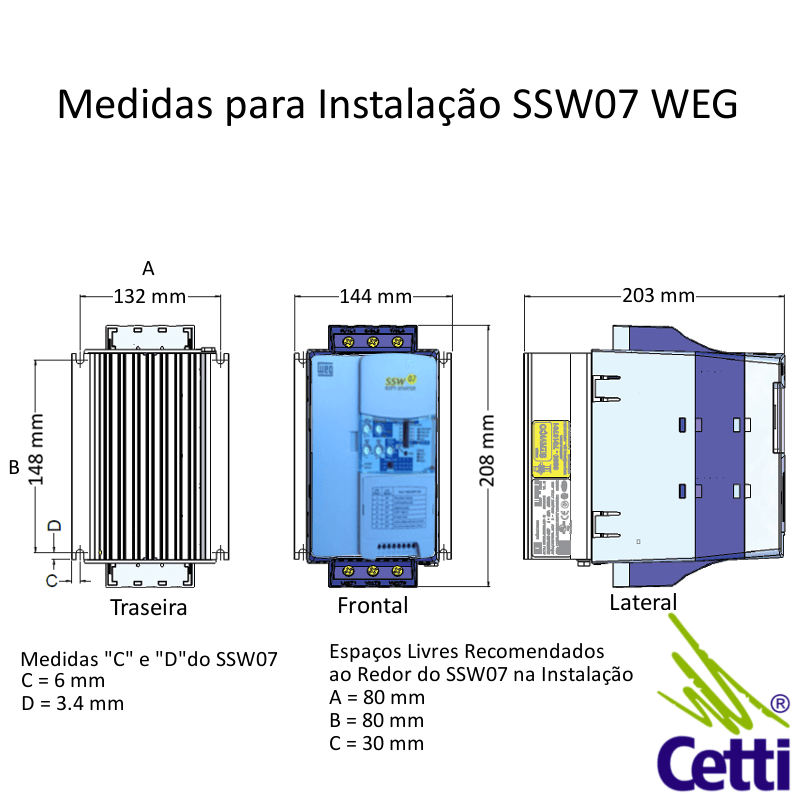

MEDIDAS E INSTALAÇÃO

A instalação é direta no painel, por fixação com 4 parafusos M5 (não inclusos).

As medidas são 208 mm de altura, 144 mm de largura e 203 mm de profundidade.

A distância entre os parafusos de fixação é de 148 mm na vertical e 132 mm na horizontal.

Veja mais detalhes das medidas e instalação nas imagens do produto.

DÚVIDAS?

Clique aqui e fale conosco para lhe atendermos rapidamente

ESPECIFICAÇÕES COMPLEMENTARES

Parametrização Local: Via trimpots, dip switches e remota (com acessórios não inclusos)

Grau de Proteção: IP20

Temperatura Ambiente de Operação: De0 a 55ºC (fator de redução de 2% por grau Celsius para corrente acima da nominal)

Umidade Relativa do Ambiente de Operação (sem condensação): de 5% a 90%

Altitude do Ambiente de Operação: 1000 metros (máxima permitida de 4000 metros com fator de redução de corrente de 1% a cada 100 metros, até 2000 metros e 1,1% acima de 2000 metros)

Normas: UL508, EN 60947-4-2 e Diretiva 89/336/ EEC

Certificações: UL, CE, CS, IRAM e C-TICK

Conteúdo da Embalagem: Um SoftStarter WEG 15CV 45A 11kW Trifásico SSW07

Tipo de Embalagem: Caixa

Referência: SSW070045T5SZ
