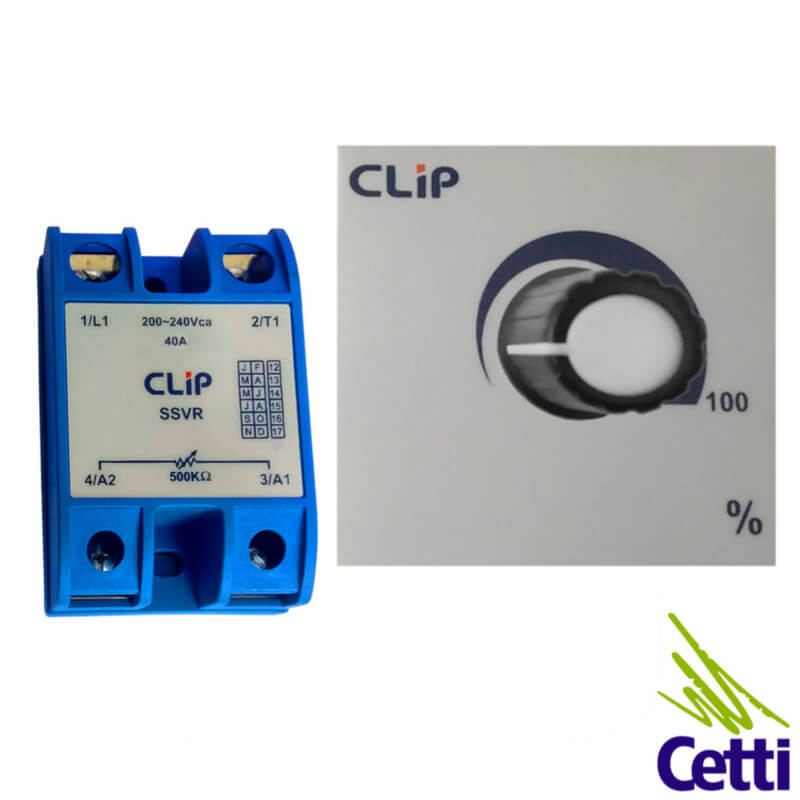

Variador de Potência com Potenciômetro e Chave Estática 200V a 240V 40A SSVR Clip

Produto: Variador de Potência com Potenciômetro 5k e Chave Estática 200V a 240V 40A SSVR Clip

Descrição: Variador de potência com potenciômetro 500k e relé de estado sólido.

O relé, também chamado de chave estática, substitui contatora e apresenta as seguintes vantegens: ausência de partes móveis, proporcionando maior vida útil, dimensões reduzidas, baixo consumo, acionamento silencioso, e resposta à frequências elevadas de acionamento.

Prinípio de Funcionamento

Funciona com acionamento direto quando aplicado um sinal em sua entrada, fazendo  o tiristor de saída entrar em estado de condução, acionando a carga. O sinal de entrada deve estar em conformidade com as especificações do relé de estado sólido.

Especificações Gerais

Rápida instalação, isolação da base metálica até 2500 Volts, acionamento monofásico ângulo de fase, alta imunidade contra transientes da rede elétrica e caixa em nylon (V0).

Potência e Temperatura

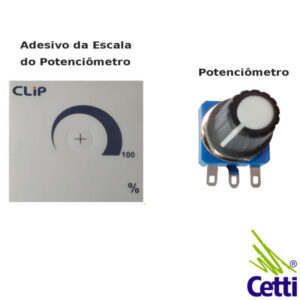

O relé de estado sólido vem com um potenciômetro de 500k. É recomendável a instalação de um dissipador de calor com pasta térmica para proteger a o relé contra calor exessivo. Também é recomendável o uso de fusível rápido contra sobrecarga e curto- circuito e varistor contra transiente de tensão.

Especificações Elétricas de Entrada

Monofásica, com tensão na faixa de 200 a 240 Volts em corrente alternada de até 40 Àmperes.

Dúvidas? Clique aqui e fale conosco para lhe atendermos rapidamente.

Informações Técnicas

Indicação de Uso: Relé de estado sólido (chave estática) para controle de carga em processos de automação

Acionamento: Monfásico, ângulo de fase

Sinal de Controle: Trimpot 500k Ohms

Corrente de Carga: 25A

Corrente de Surto Não Contínuo (1/2 ciclo): 250A (a 50 Hz) e 300A (a 60 Hz)

Consumo Mínimo de Carga (Regime): 80mA

DV/DT: 350 V/us

Tensão de Carga: 200 a 240 V (rms)

Frequência de Rede: 47 a 63Hz

Tensão de Surto: 600V (pico)

Tempo de Resposta (1/2 ciclo): 8 ms (a 60Hz)

Temperatura de Trabalho: – 35 a 85 ºC

Torque dos Parafusos M3 (Entrada): 7Kgf/ cm

Torque dos Parafusos M4 (Saída): 16 Kgf/ cm

Medidas da Carcaça do Relé: 20 mm de altura, 68 mm de comprimento e 45 mm de largura

Peso Aproximado: 62 gramas

Conteúdo da Embalagem: Um Variador de Potência com Potenciômetro 5k e Chave Estática 200V a 240V 40A SSVR Clip

Tipo de Embalagem: Caixa

Referência: SSVR
