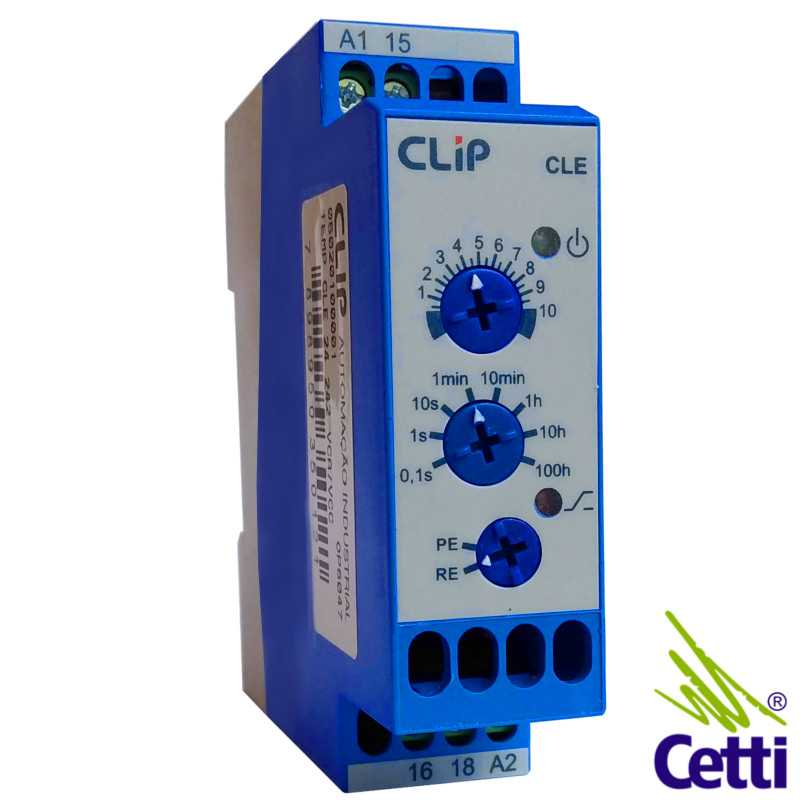

Rele Temporizador 24V a 242V CC AC Pulso Retardo CLE Clip

Produto: Rele Temporizador 24V a 242V CC AC Pulso Retardo CLE Clip

Descrição: Relé de tempo eletrônico digital.

Projetado com tecnologia SMD, é compacto e pode ser montado em trilho DIN 35 mm.

A caixa externa é em ABS antichamdas autoextinguível, com alta resistência a choques e vibrações.

Possui LED verde para indicar alimentação e LED vermelhor para indicar o estado do relé.

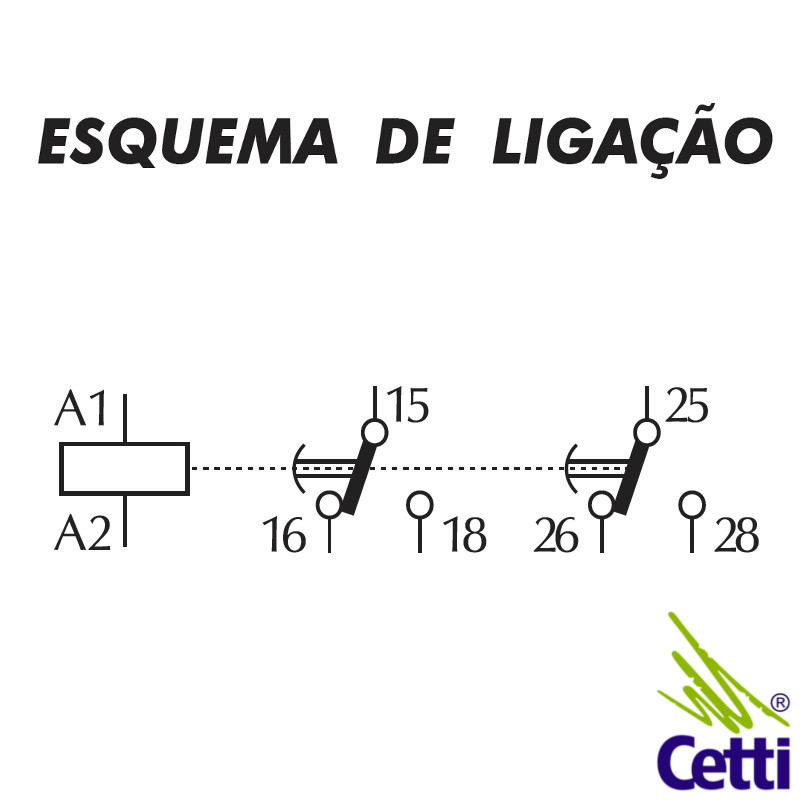

Acompanha manual de instalação e uso com esquema elétrico e explicação completa do funcionamento e configuração das funções.

Indicação de Uso

Para automação e controle de processos que requerem pulso e retardo na energização com temporização.

Possui catracas para ajuste de funções na face frontal da peça.

Especificações Gerais

Alimentação com tensão elétrica na faixa de 24V a 242 V em corrente contínua e alternada;

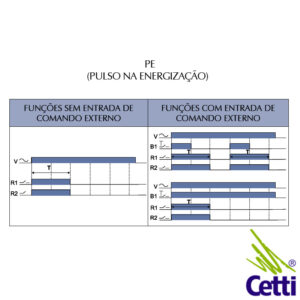

Funções: Pulso e Retardo na energização (PE e RE, respectivamente);

Seleção de tempo de fundo de escala de 0,1 segundo a 100 horas e

Ajuste de tempo corrente

Ao efetuar alteração na função de tempo de fundo de escala, é necessário desligar e religar o relé para que ele reconheça a alteração.

Possui 1 Relé SPDT

Medidas

22,5 mm de largura (frontal), 85,3 mm de altura e 85,6 mm de profundidade máxima.

Peso aproximado de 86 gramas.

Especificações Técnicas

Alimentação: 24 a 242 V CC/ CA

Frequência de Rede (Senoidal): 48 a 63 Hertz

Consumo Aproximado: 3,5 VA

Precisão de Escala: 3,0 % FE

Precisão de Repetibilidade: 1,0 %

Tempo Mínimo de Reset: 100 ms

Imunidade ao Distúrbio Elétrico: IEC 61000-4-2, IEC 610004-4 e IEC 61000-4-5

Capacidade dos Relés Saída: 5A (250 V CA/ cos ϕ = 1)

Vida Útil dos Contatos: 100 mil operações com carga

Temperatura Ambiente de Operação: 0 a 50ºC

Umindade Relativa do Ar: 35 a 85 % HR (não condensável)

Grau de Proteção: IP40 para invólucro e IP20 para terminais

Isolação entre Terminais e Caixa: 1000 MΩ / 500 V CC

Tensão de Isolação: 2200 V CA/ 1 (V CA/ min)

Material da Caixa: ABS V0

Terminais de Ligação: Conector com parafusos (bitola máxima do condutor: 4 mm²)

Tipo de Fixação: Trilho DIN 35 mm conforme EN 50022

Conteúdo da Embalagem: Um

Tipo de Embalagem: Caixa

Referência: CLE 24 a 242 V CA CC
